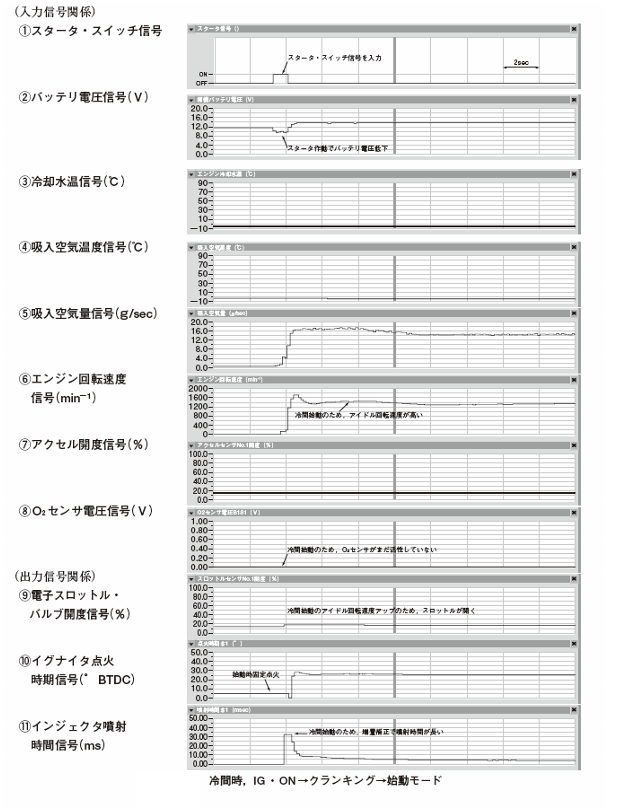

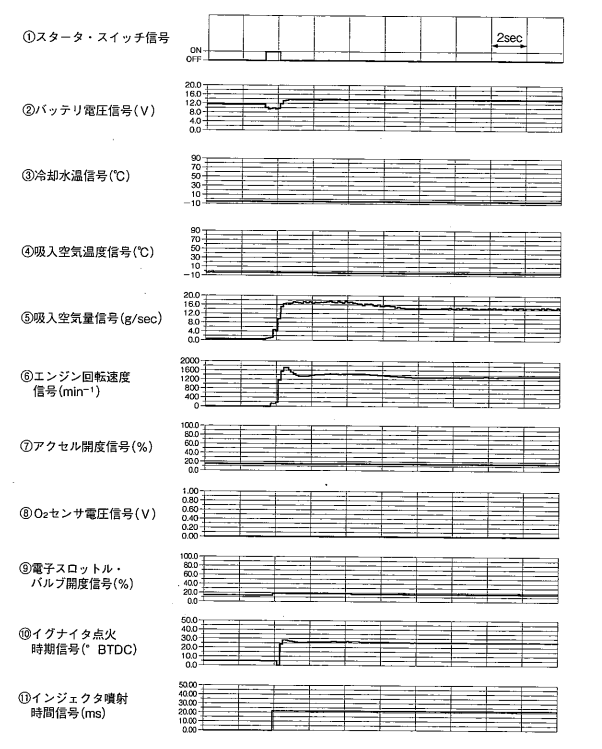

図の１～８は,ガソリン・エンジンにおける,「冷間時,IG・ON→クランキング→始動モード」時のデータを外部診断器のデータ・モニタ機能を用いて表示したものである。図の９～11のデータのうち,この運転制御モードに該当しないものは,(1)～(4)のうちどれか。
問題補足

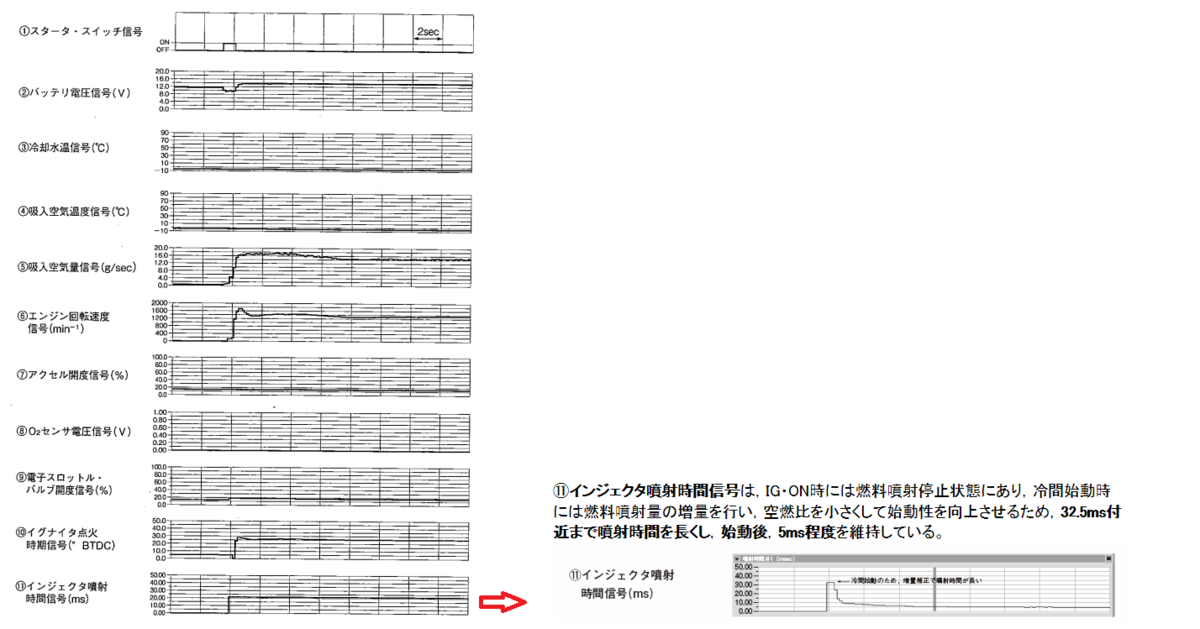

(1)「11インジェクタ噴射時間信号」
(2)「９電子スロットル・バルブ開度信号」と「10イグナイタ点火時期信号」
(3)「９電子スロットル・バルブ開度信号」と「11インジェクタ噴射時間信号」
(4)「10イグナイタ点火時期信号」と「11インジェクタ噴射時間信号」
解く
よって答えは（1）
