3
シリンダ・ヘッドとピストンで形成されるスキッシュ・エリアに関する記述として,適切なものは次のうちどれか。
(1)吸入混合気に渦流を与えて,吸入行程における火炎伝播の速度を高めている。
(2)斜めスキッシュ・エリアは,斜め形状により吸入通路からの吸気がスムーズになることで渦流の発生を防ぐことができる。
(3)吸入混合気に渦流を与えて,燃焼時間を短縮することで最高燃焼ガス温度の上昇を抑制する。
(4)スキッシュ・エリアの厚み(クリアランス)が小さくなるほど,混合気の渦流の流速は低くなる。
解く
(1)吸入混合気に渦流を与えて,吸入行程における火炎伝播の速度を高めている。
不適切
|
スキッシュ・エリアによる渦流は、燃焼行程における火炎伝播の速度を高め、混合気の燃焼時間の短縮を図ることで最高燃焼ガス温度の上昇を抑制する役目を担っている。 |
(2)斜めスキッシュ・エリアは,斜め形状により吸入通路からの吸気がスムーズになることで渦流の発生を防ぐことができる。
不適切
|

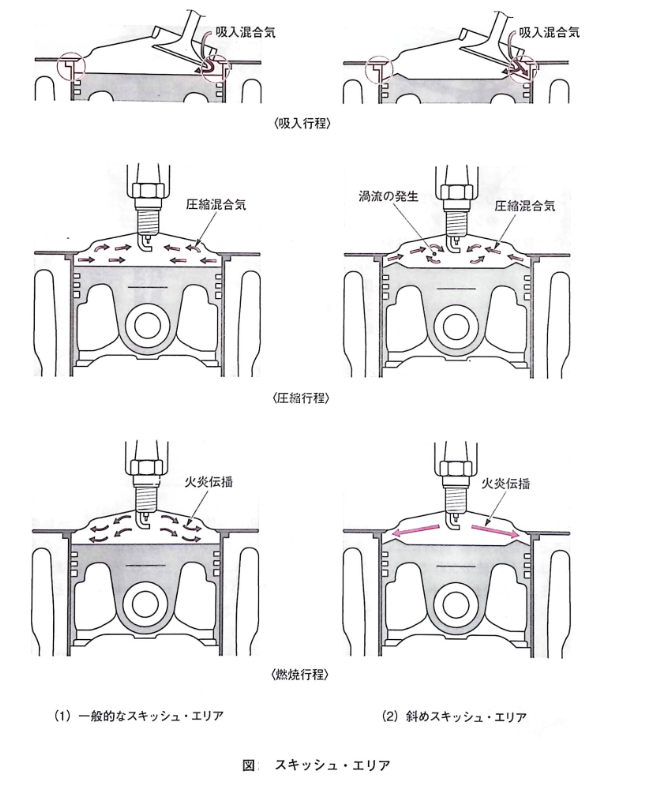

図(2)の斜めスキッシュ・エリアは、図(1)をさらに発展させたもので斜め形状により吸入通路からの吸気がスムーズになり、強い渦流の発生が得られる。 |
(3)吸入混合気に渦流を与えて,燃焼時間を短縮することで最高燃焼ガス温度の上昇を抑制する。
適切
(4)スキッシュ・エリアの厚み(クリアランス)が小さくなるほど,混合気の渦流の流速は低くなる。
不適切
|
スキッシュ・エリアにより発生した混合気の渦流の流速は、このスキッシュ・エリアの面積とその厚み(クリアランス)に大きく影響され、面積が大きいほど、また、 厚みが小さいほど高くなる。 |
よって答えは（3）
