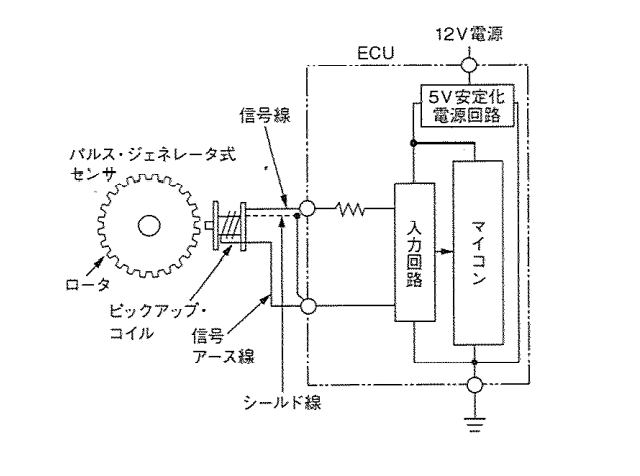

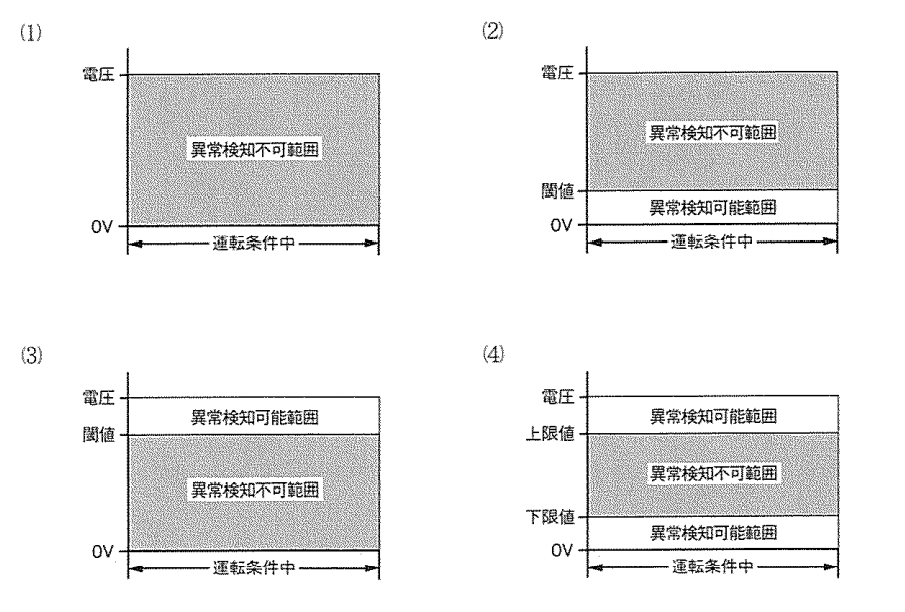

図に示すパルス・ジェネレータ式センサの異常検知範囲を示したものとして,適切なものは(1)～(4)のうちどれか。ただし,高速域におけるノイズ混入の異常検知は行わないソフトウェアを使用したものとする。
問題補足
解く
パルス・ジェネレータ式センサは，電源電圧をもたず，自己起電力による信号電圧になるため，回路構成上，上限値に関わる異常検知はできない。
マイコンが異常検知する仕組みは，図に示すようにマイコンの閾値と検出信号の比較が行われ，マイコンは，図に示す閾値をダウン・エッジしたときに異常検知を行う。
よって答えは 2
