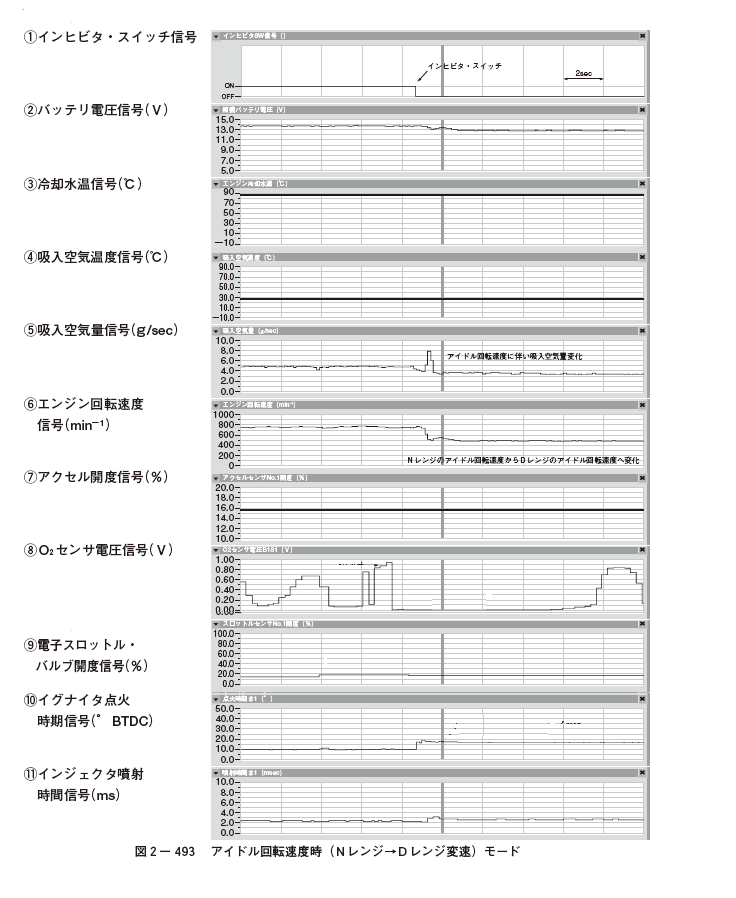

図の1~7は,ガソリン・エンジンにおける,「アイドル回転速度時(Nレンジ→Dレンジ変速)モード」時のデータを外部診断器のデータ・モニタ機能を用いて表示したものである。図の8~11のデータのうち,この運転制御モードに該当しないものは,(1)~(4)のうちどれか。
(1)「⑧O2センサ電圧信号」と「⑨電子スロツトル・バルブ開度信号」
(2)「⑨電子スロツトル・バルブ開度信号」と「⑩イグナイタ点火時期信号」
(3)「⑨電子スロツトル・バルブ開度信号」と「⑪インジェクタ噴射時間信号」
(4)「⑧O2センサ電圧信号」と「⑩イグナイタ点火時期信号」
