平成23年3月実施1級小型問題9：高速側CANバス回路をオシロスコープで点検したときの電圧波形

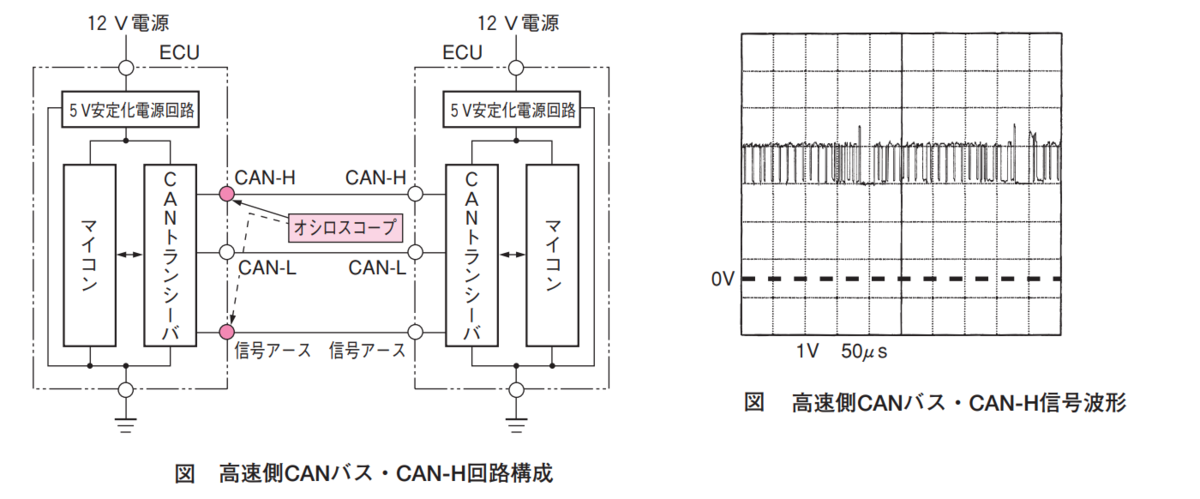

図に示す高速側CANバス回路をオシロスコープで点検したときの電圧波形として,適切なものは次のうちどれか。ただし,オシロスコープの設定は（1）～（3）が「V/DIV＝1V,TIME/DIV＝50μs」とし,（4）を「V/DIV＝2V,TIME/DIV＝50μs」とする。

解く

(1)(1)

(2)(2)

(3)(3)

(4)(4)

よって答えは　2
