15
図1に示す磁気抵抗素子式センサ回路の点検に関する記述として，不適切なものは次のうちどれか。
|
（1）V1が12Vであればセンサ側の電源電圧は正常である。 |
|
（2）ロータを一定速度で回転させてV2に規定の信号電圧があればセンサは正常である。 |
|
（3）ロータを一定速度で回転させてV2とV3に規定の信号電圧があり，かつ，等しいとき，信号線，信号アース線は正常である。 |
|

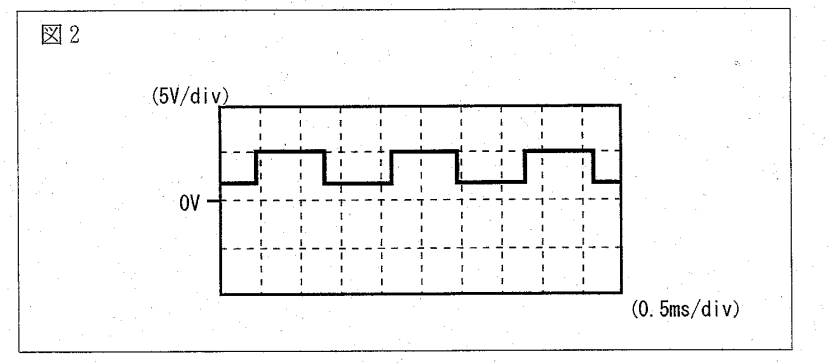

（4）V3をオシロスコープで測定したとき信号電圧が図2の状態の場合，センサ，信号線，信号アース線は正常である。 |
解く
（1）V1が12Vであればセンサ側の電源電圧は正常である。
適切
（2）ロータを一定速度で回転させてV2に規定の信号電圧があればセンサは正常である。
適切
（3）ロータを一定速度で回転させてV2とV3に規定の信号電圧があり，かつ，等しいとき，信号線，信号アース線は正常である。
適切
（4）V3をオシロスコープで測定したとき信号電圧が図2の状態の場合，センサ，信号線，信号アース線は正常である。
不適切
入力回路に0V入力時のV3の電圧が0Vではない。
入力回路に5V入力時のV3の電圧は5Vである。
信号線の系統に接触不良が発生しているようである。
よって答えは（4）
