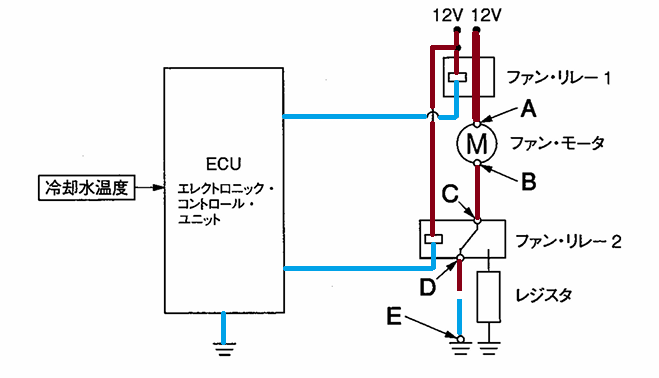

〔No. 9〕 冷却装置の電動ファン回路の不具合要因に関する 文章の( )に当てはまるものとして、適切なものはどれか。なお、図は高速回転時を示し、低速回転時では正常にファン・モータが回転する。
ファン・リレー1とファン・リレー2がともにONの状態で、ファン・モータが高速回転しないとき、AとE間の電圧が12V、BとE間の電圧が12V、CとE間の電圧が12V、DとE間の電圧が 12Vの場合の不具合要因としては、( )が考えられる。
(1)AとB間の断線
(2)BとC間の抵抗増大
(3)CとD間の抵抗増大
(4)DとE間の断線
解く
よって答えは（4）
