11

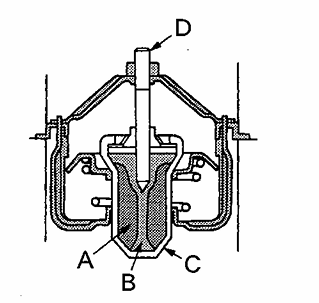

図に示すワックス・ペレット型サーモスタットのペレットを表すものとして,適切なものは次のうちどれか。
(1) A
(2) B
(3) C
(4) D
解く
図は、ワックス・ペレット型サーモスタットの作動を示したもので、冷却水の温度が高くなると、図(1)のように固体のワックスが液体となって膨張し、合成ゴムを圧縮する。このとき、スヒンドルは、合成ゴムの圧縮によって押し出されようとするか、スピンドルがケースに固定されているため、反力でヘレットかスプリングを押し縮める方向に動くのでバルブが開く。冷却水の温度が低くなると、図(2)のようにワックスか固体となって収縮し、合成ゴムは元の状態に戻り、ぺレットは、スプリングのばね力によって押し上げられてバルブは閉じる。
よって答えは（3）
