4
トロコイド式オイル・ポンプに関する記述として,不適切なものは次のうちどれか。
(1) タイミング・チェーン・カバー(オイル・ポンプ・ボデー)内には,歯数の異なるインナ・ロータとアウタ・ロータが偏心して組み付けられている。
(2) サイド・クリアランスとは,ロータとオイル・ポンプ・カバー取り付け面との隙間をいう。
(3) クランクシャフトによりアウタ・ロータが駆動されると,インナ・ロータも同方向に回転する。
(4) チップ・クリアランスは,シックネス・ゲージを用いて測定する。
解く
(1) タイミング・チェーン・カバー(オイル・ポンプ・ボデー)内には,歯数の異なるインナ・ロータとアウタ・ロータが偏心して組み付けられている。
適切
◎トロコイド式オイル・ポンプ
トロコイド式オイル・ポンプは、図のようにポンプ・ボデー、インナ・ロータ、アウタ・ロータ、リリーフ・バルブなどで構成されている。
ポンプ・ボデー内には、歯数の異なるインナ・ロータとアウタ・ロータが偏心して組み付けられ、タイミング・ベルト又はクランクシャフトなどによりインナ・ロータが駆動され、これにより、アウタ・ロータが回されてオイルの圧送が行われる。
(2) サイド・クリアランスとは,ロータとオイル・ポンプ・カバー取り付け面との隙間をいう。
適切
サイド・クリアランスとは、ロータとカバー取り付け面との隙間をいい、図のようにストレート・エッジとシックネス・ゲージで隙間を測定し、限度を超えている場合は、ポンプ・ボデー及びアウタ・ロータとインナ・ロータを組で交換する。
(3) クランクシャフトによりアウタ・ロータが駆動されると,インナ・ロータも同方向に回転する。
不適切
タイミング・ベルト又はクランクシャフトなどによりインナ・ロータが駆動され、これにより、アウタ・ロータが回されてオイルの圧送が行われる。
(4) チップ・クリアランスは,シックネス・ゲージを用いて測定する。
適切

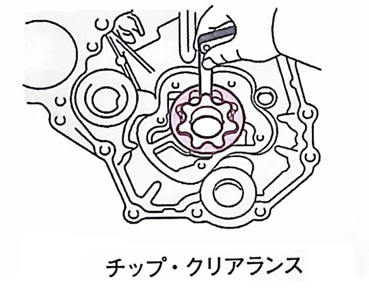

チップ・クリアランスとは、アウタ・ロータの山とインナ・ロータの山との隙間をいい、図のようにシックネス・ゲージで隙間を測定し、限度を超えている場合は、アウタ・ロータとインナ・ロータを組で交換する。
よって答えは（3）
