16 審議問題

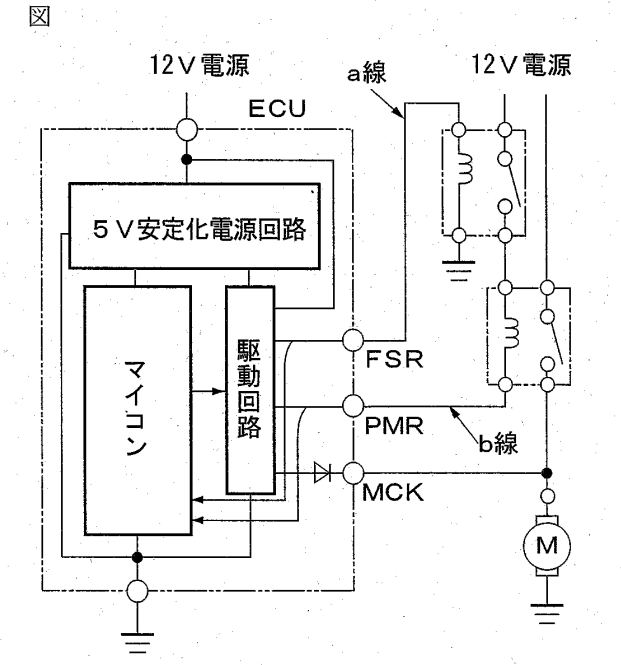

図に示す回路の異常検知に関する記述として，適切→不適切（？）なものは次のうちどれか。
|
（1）FSR駆動回路が駆動しているとき，a線に断線がある場合は，異常検知が可能である。 |
|
（2）FSR駆動回路が駆動しているとき，a線に短絡（地絡）がある場合は，異常検知が可能である。 |
|
（3）FSRとPMR駆動回路が駆動しているとき，b線に短絡（地絡）がある場合は，異常検知が可能である。 |
|
（4）FSRとPMR駆動回路が駆動しているとき，b線に断線がある場合は，異常検知が可能である。 |
解く

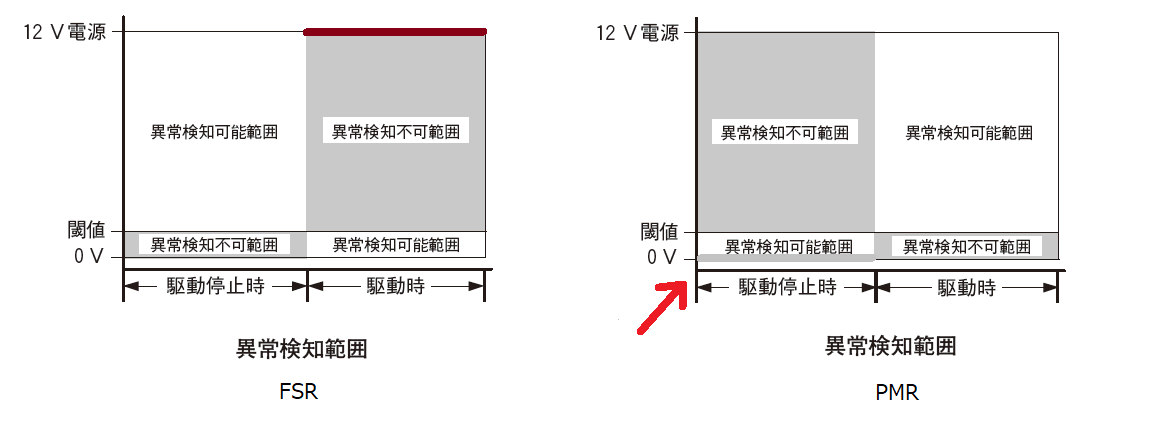

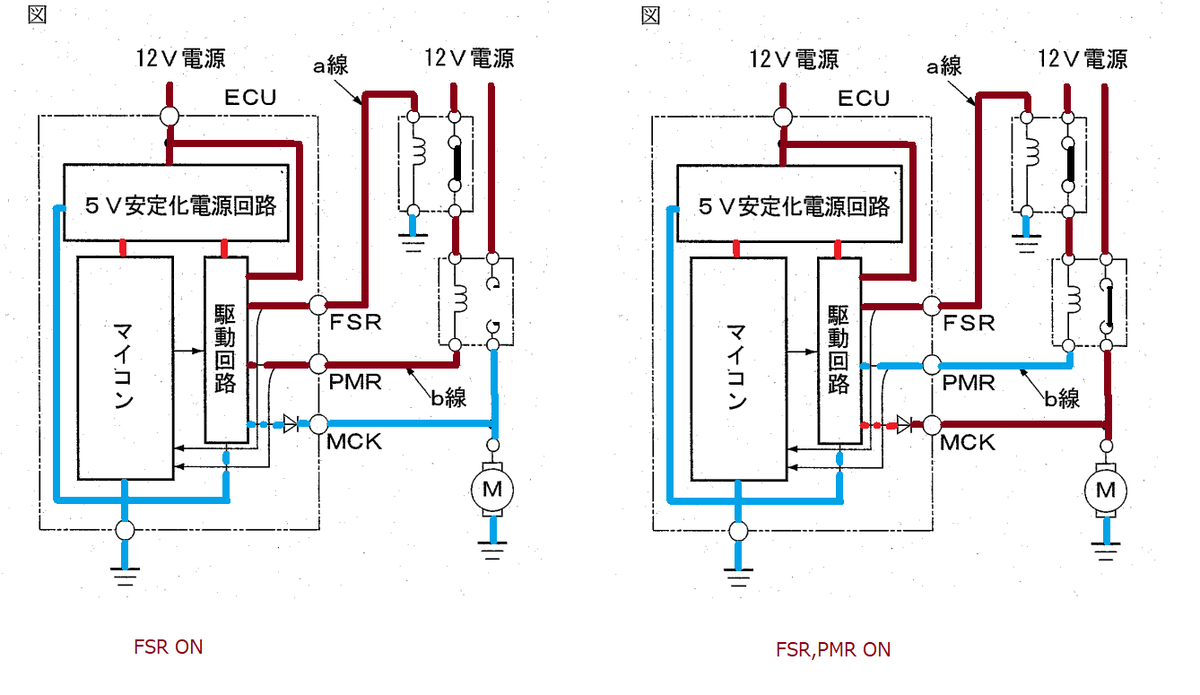

正常時電圧分布イメージ

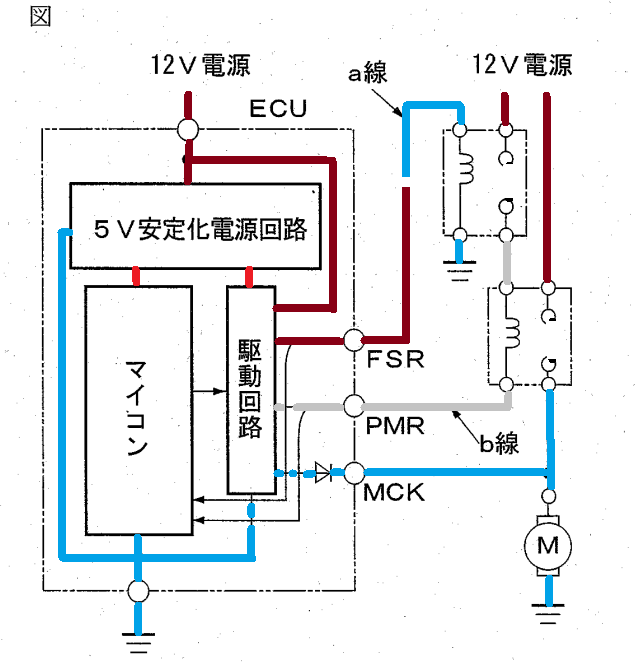

（1）FSR駆動回路が駆動しているとき，a線に断線がある場合は，異常検知が可能である。
不適切→適切
※PMR OFF時、PMR側で異常検知可能ですが。FSR側では無理ですけど

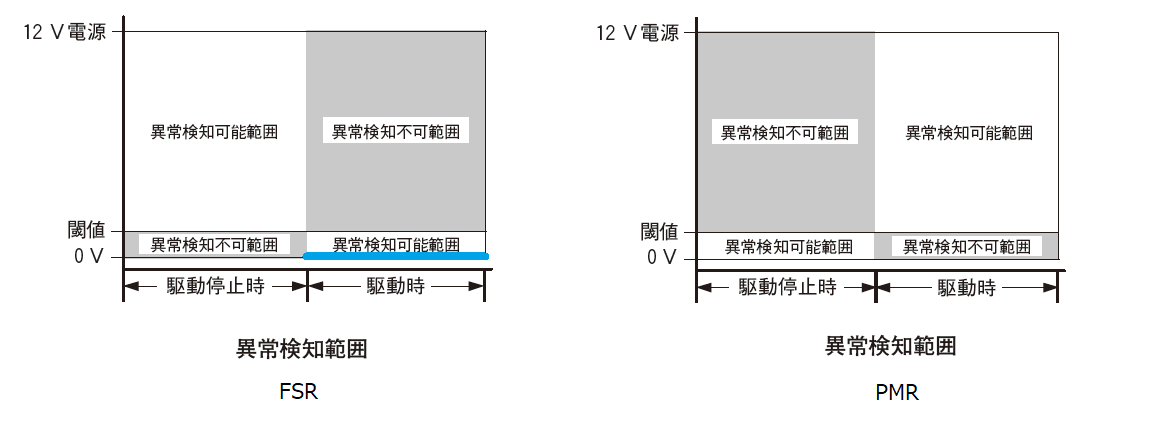

（2）FSR駆動回路が駆動しているとき，a線に短絡（地絡）がある場合は，異常検知が可能である。
適切

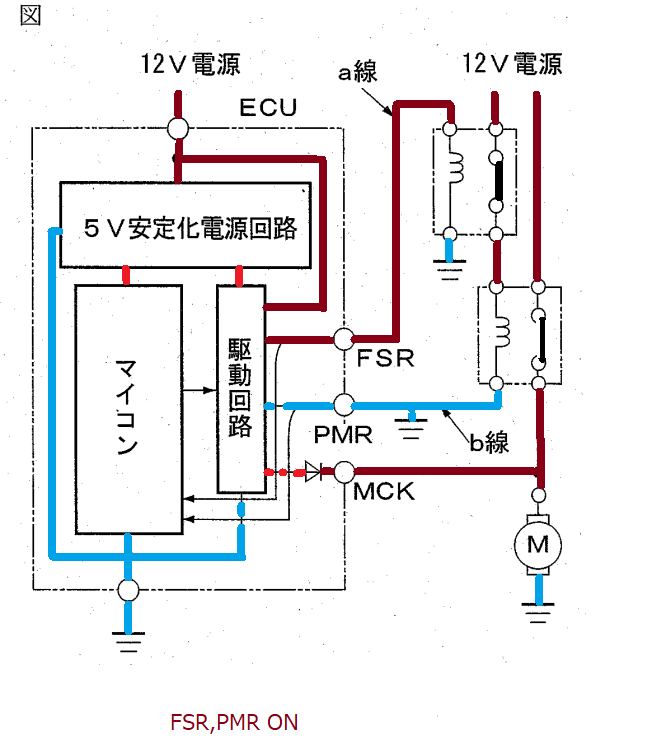

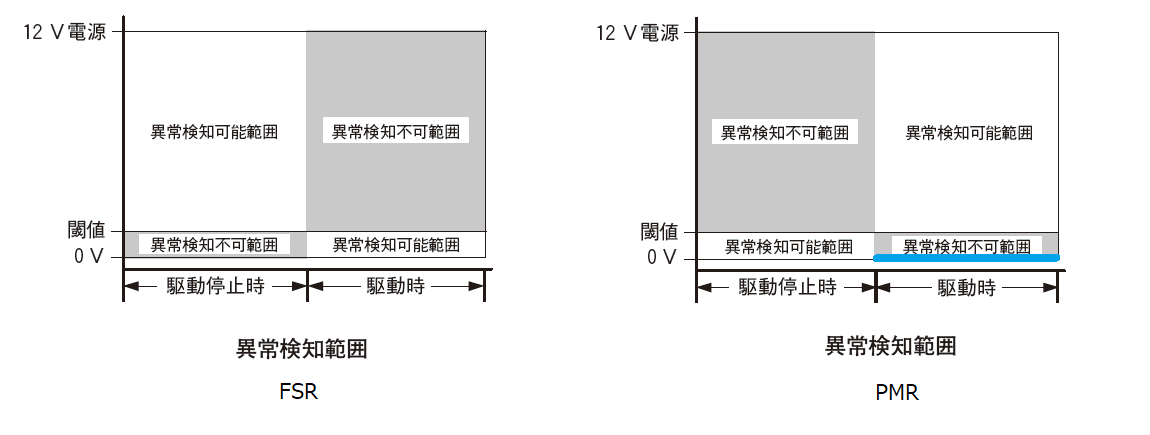

（3）FSRとPMR駆動回路が駆動しているとき，b線に短絡（地絡）がある場合は，異常検知が可能である。
不適切
|
（4）FSRとPMR駆動回路が駆動しているとき，b線に断線がある場合は，異常検知が可能である。 |
|
不適切→適切 |
PMR側では異常検知できないが、MCK側で異常検知する。
当時の問題の答えとしては解答は2だが、
問題を深く読み解くと、他系統で異常検知可能である状態であるので、
不適切を選択するとした場合解答は3である。
いまやこの問題の情報は、TOSSNETの●×問題だけであるが、そこでは適切を求める問題で、解答は2のままである。
