〔NO. 26〕
論理回路を等価的に表した図に関する次の文章の(イ)と(ロ)に当てはまるものとして、下の組み合わせのうち、適切なものはどれか。

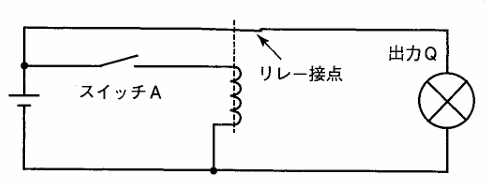

図の等価回路は(イ)回路を表しており、スイッチAがONした場合、出力Qのランプは(ロ)
(イ) (ロ)
(1)NAND 点灯
(2)NAND 消 灯
(3)NOT 点灯
(4)NOT 消 灯
解く
よって答えは（4）
◎ NOT (ノット)回路
NOT回路は入力が”0"のとき出力が”1"、人力が”1"のとき出力が”0”となる回路で、入力の信号に対して反対の出力となる回路である。

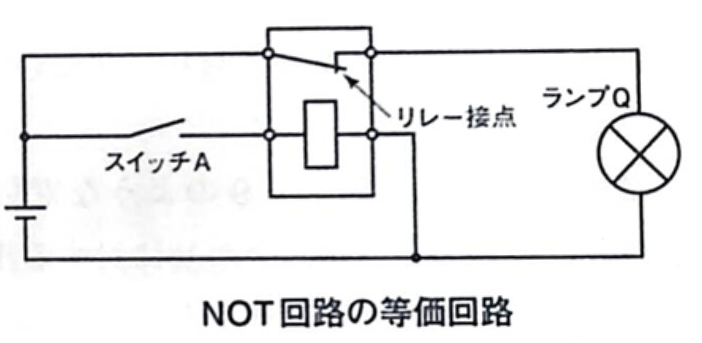

図はNOT回路を表したもので、スイッチAがONするとリレー接点がOFFしてランプQが消灯する。反対にスイッチAがOFFするとランプが点灯する。

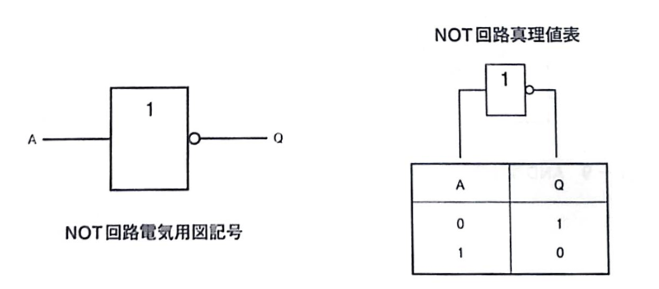

この論理回路は図のような電気用図記号で表され、その入力に対する出力は表の真理値表で表される。
