解答例6
問題1
ここにある自動車は,下記の不具合が発生しています。次の各問に答えなさい。
なお,必要事項は,台上の留意事項に示してあります。
不具合の状況等
・助手席スイッチで助手席のパワー・ウインドが作動しない。
《点検時の車両の状態》
・IGスイッチON時(READYOFF)とする。
・停車状態とする。
・パワー・ウインド・システムの初期化(AUTO作動,挟み込み機能)は完了している。
・運転席スイッチでは助手席のパワー・ウインドが作動する。
問1
助手席スイッチを下表のそれぞれのスイッチ位置で操作したとき,作動状況の良否を判定し,その結果について該当欄の何れかを〇印で囲みなさい。
問2

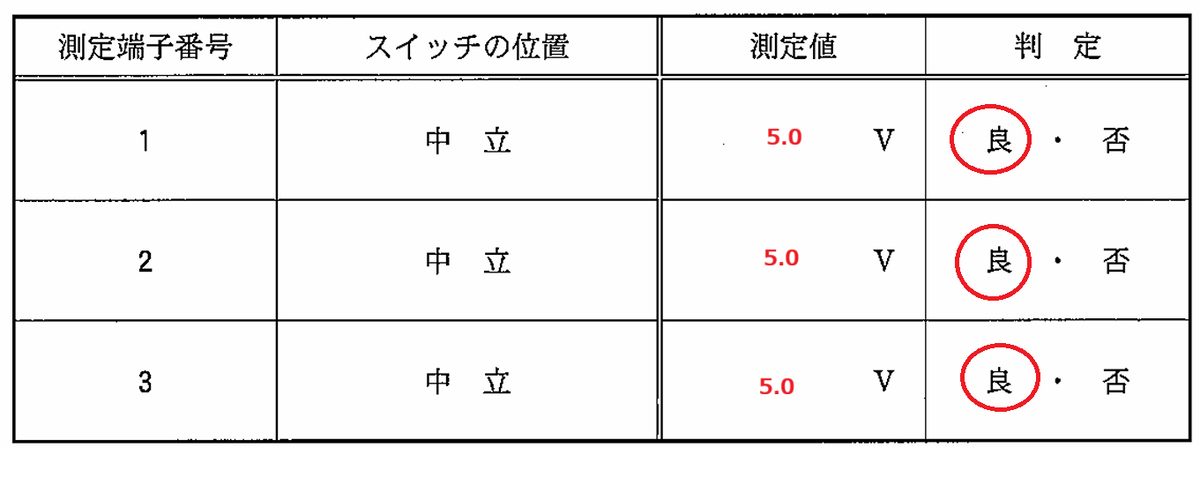

レギュレータ・モータASSYのスイッチ信号端子電圧を確認するため,回路図上の1~3の測定端子とボデー・アース(測定端子30)間のすべての電圧を,チェック・ボックスの各端子で測定しなさい。測定値は,下表の該当欄に数値で小数点以下第1位まで(小数点以下第2位を切り捨て)記入しなさい。
次に,測定値の良否を判定し,その結果について何れかを〇印で囲みなさい。
問3
助手席スイッチにおける各端子電圧を確認するため,回路図上の4~7の測定端子とボデー・アース(測定端子30）間のすべての電圧を,チェック・ボックスの各端子で測定しなさい。測定値は,下表の該当欄に数値で小数点以下第1位まで(小数点以下第2位を切り捨て)記入しなさい。
次に,測定値の良否を判定し,その結果について何れかを〇印で囲みなさい。
問4
これまでの結果から,絞り込みを行って不具合箇所の特定と不具合状態の判定を行い,下表の記入例にならって解答欄に記入しなさい。
ただし,不具合箇所の解答は,「配線」と判断した場合には,回路図上の1~7及び30の番号の中から選んで記入し,
「部品」と判断した場合には,ニつのうち一つを選んで〇印で囲みなさい。
また,不具合状態の解答は,該当するものを一つ選んで〇印で囲みなさい。
助手席AUTOでUPスイッチON
