解答例1
問題2
ここにある自動車は,下記の不具合が発生しています。次の各問に答えなさい。
なお,必要事項は,台上の留意事項に示してあります。
|
留 意 事 項 問題２ ① 試験は着席した状態で行うこと。 ② ライティング・スイッチの操作は試験委員が行うので，必要に 応じて指示すること。 問２，問３ ① 電圧測定は，チェック・ボックスに設けた指定した測定端子 だけで行うこと。 ② チェック・ボックスの番号と，回路図内の番号は，同じです。 ③ 測定は，電圧レンジのみを用いること。 問３ 番号灯及び配線を延長しているので，机上でコネクタの抜き 差しをすること。 |
不具合の状況等
・番号灯が点灯しない。
《点検時の車両の状態》
・IGスイッチOFF時とする。
・Pレンジで停車状態とする。
問1
番号灯の不具合を確認するため,ライティング・スイッチをONにしたときの点灯状態
について,表の該当欄の何れかを〇印で囲みなさい。
問2
ライティング・スイッチをONにした状態で,回路図上の31~36の測定端子とボデー・アース(測定端子60)間のすべての電圧を,チェック・ボックスの各端子で測定しなさい。測定値は,下表の該当欄に数値で小数点以下第1位まで(小数点以下第2位を切り捨て)記入しなさい。
次に,測定値の良否を判定し,その結果について何れかを〇印で囲みなさい。
問3
番号灯のコネクタを抜いて,かっ,ライティング・スイッチをONにした状態で,回路図上の31~35の測定端子とボデー・アース(測定端子36の間のすべての電圧を,チェック・ボックスの各端子で測定しなさい。測定値は,下表の該当欄に数値で小数点以下第1位まで(小数点以下第2位を切り捨て)記入しなさい。
次に,測定値の良否を判定し,その結果について何れかを〇印で囲みなさい。
問4

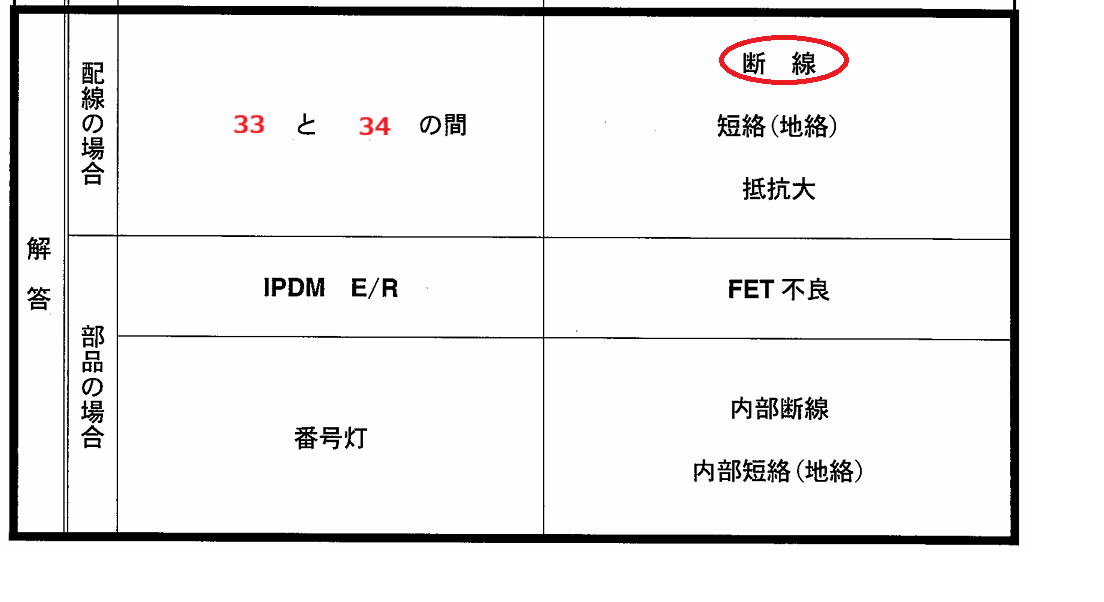

これまでの結果から,絞り込みを行って不具合箇所と不具合状態を,下表の記入例にならって解答欄に記入しなさい。
ただし,不具合箇所の解答は,「配線」と判断した場合には,回路図上の31~36及び60の番号の中から選んで記入し,「部品」と判断した場合には,二つの中から一つを選んで〇印で囲みなさい。
また,不具合状態の解答は,該当するものを一つ選んで〇印で囲みなさい。
