令和2年10月実施2級ジーゼル問題31：電気回路

31

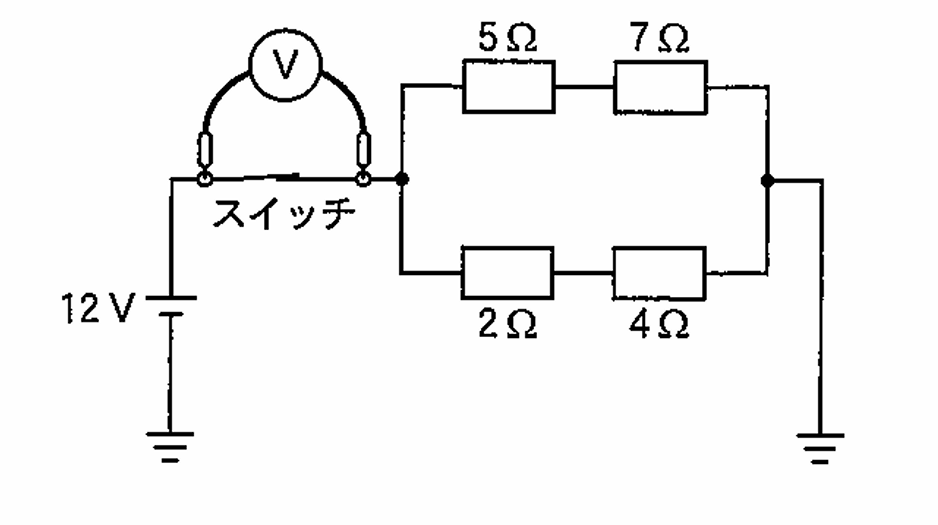

図に示す電気回路において,スイッチの接点が閉じたときに電圧計Vが4Vを示す場合,スイッチの接点の接触抵抗値として,適切なものは次のうちどれか。ただし,バッテリ,配線等の抵抗はないものとし,電圧計Vの内部抵抗は無限大とする。

(1)2Ω

(2)3Ω

(3)4Ω

(4)8Ω

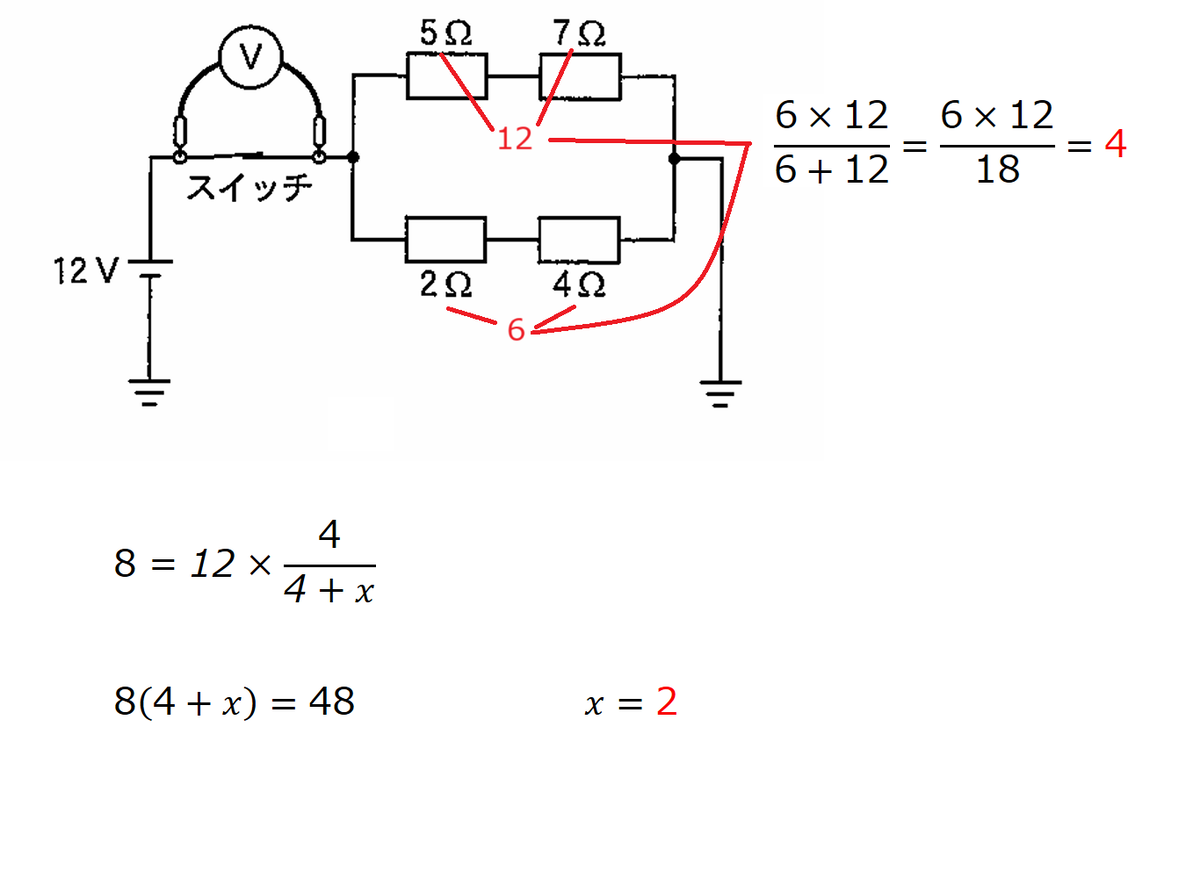

解く

よって答えは（1）
