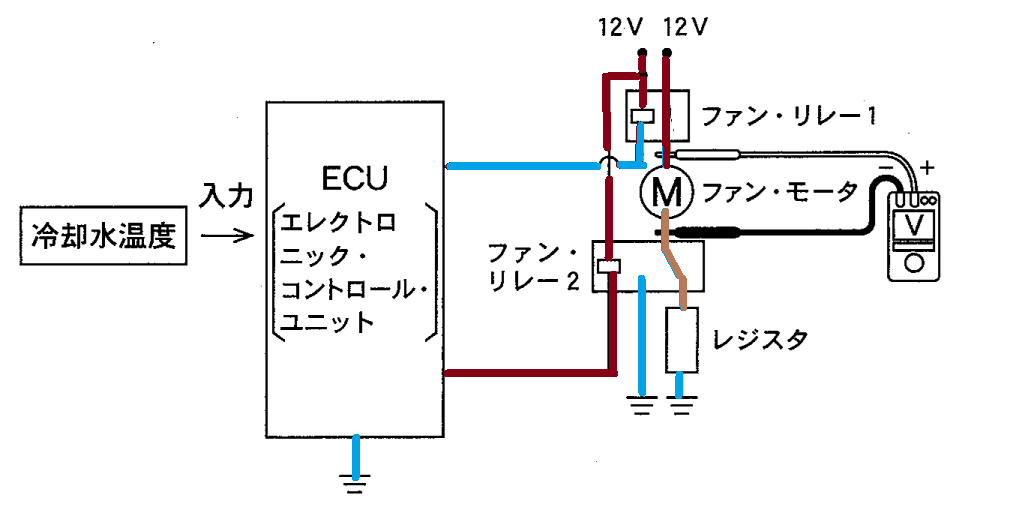

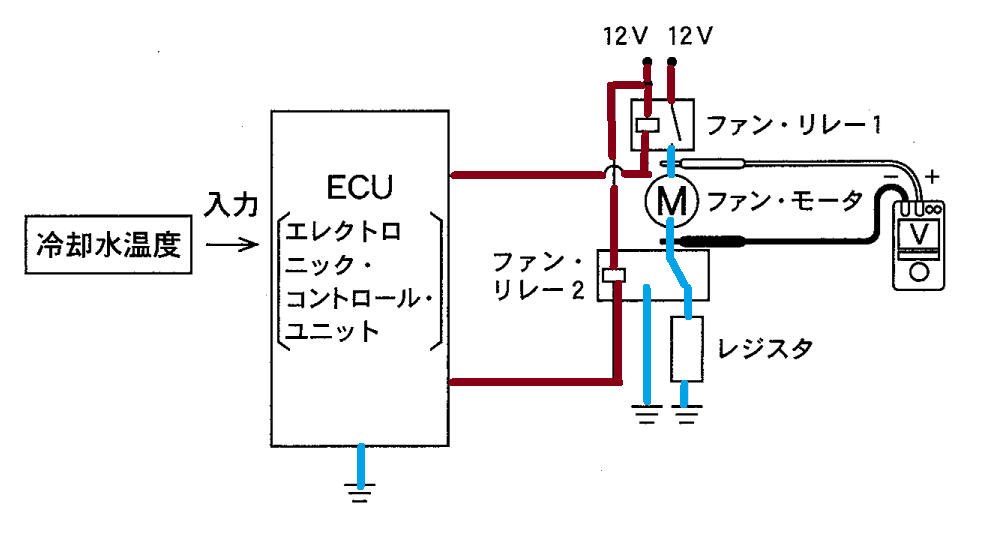

図に示す冷却装置の電動ファンの回路に接続されている電圧計に関する記述として,適切なものは次のうちどれか。ただし,図の回路は電動ファンの停止時を示し,配線等の抵抗はないものとする。
(1) 停止時,電圧計は6Vを表示する。
(2) 低速回転時,電圧計は12Vを表示する。
(3) 高速回転時,電圧計は6Vを表示する。
(4) 高速回転時,電圧計は12Vを表示する。
解く
(1) 停止時,電圧計は6Vを表示する。
不適切
0V
(2) 低速回転時,電圧計は12Vを表示する。
不適切
(3) 高速回転時,電圧計は6Vを表示する。
不適切
(4) 高速回転時,電圧計は12Vを表示する。
適切
よって答えは（4）
