31

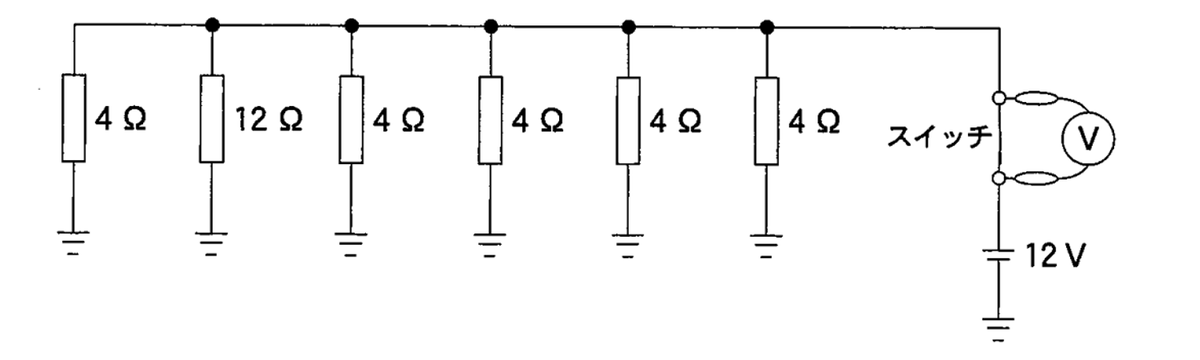

図に示す電気回路において、スイッチの接点が閉じたときに電圧計Ⅴが9Ⅴを示す場合、スイッチの接点の接触抵抗値として、適切なものは次のうちどれか。ただし、バッテリ、配線等の抵抗はないものとし、電圧計Ⅴの内部抵抗は無限大とする。
(1) 0.25Ω
(2) 0.75Ω
(3) 2.25Ω
(4) 5.33Ω
解く
よって答えは（3）
31
図に示す電気回路において、スイッチの接点が閉じたときに電圧計Ⅴが9Ⅴを示す場合、スイッチの接点の接触抵抗値として、適切なものは次のうちどれか。ただし、バッテリ、配線等の抵抗はないものとし、電圧計Ⅴの内部抵抗は無限大とする。
(1) 0.25Ω
(2) 0.75Ω
(3) 2.25Ω
(4) 5.33Ω
解く
よって答えは（3）
