9

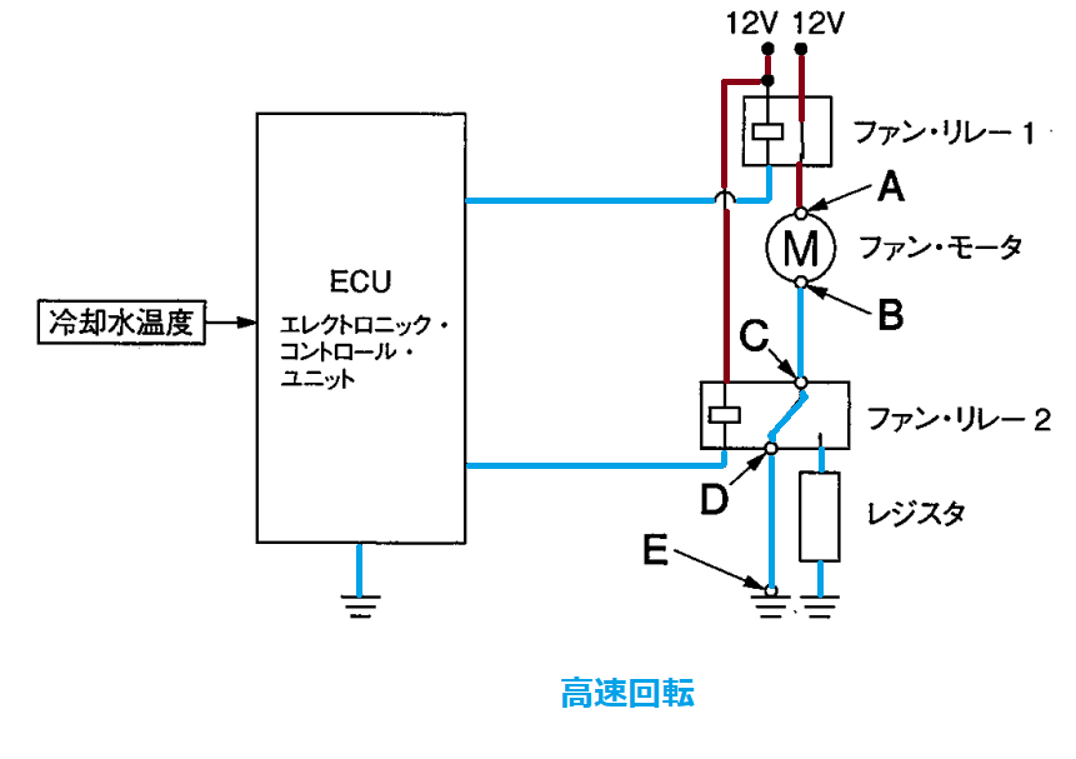

図に示す冷却装置の電動ファン回路の不具合要因に関する次の文章の( )に当てはまるものとして、適切なものはどれか。なお、図は高速回転時を示し、低速回転時では正常に
ファン・モータが回転する。

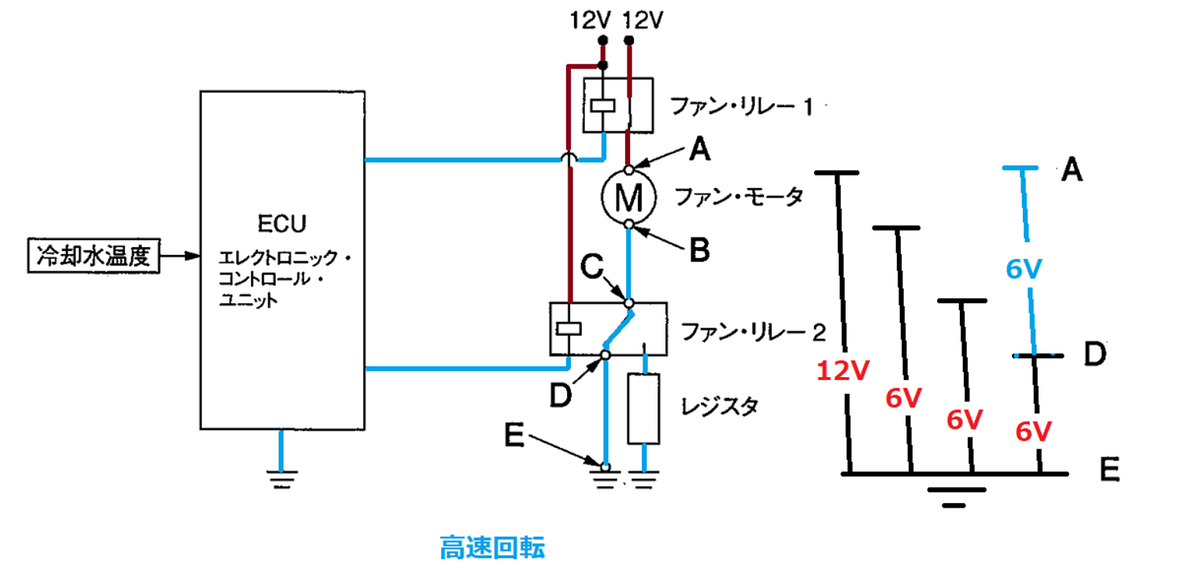

図はファン・リレー1とファン・リレー2がともにONの状態で、ファン・モータが高速回転しないとき、AとE間の電圧が12V、BとE間の電圧が6V、CとE間の電圧が6V、DとE間の電圧
が6Vの場合の不具合要因としては、( )が考えられる。
(1) CとD間の抵抗増大
(2) DとE間の断線
(3) DとE間の抵抗増大
(4) BとC間の断線
解く
(1) CとD間の抵抗増大
(2) DとE間の断線
(3) DとE間の抵抗増大
(4) BとC間の断線
断線すると回転しない。
高速時回転しないではなく、高速回転しないであるから
よって答えは（3）
