39

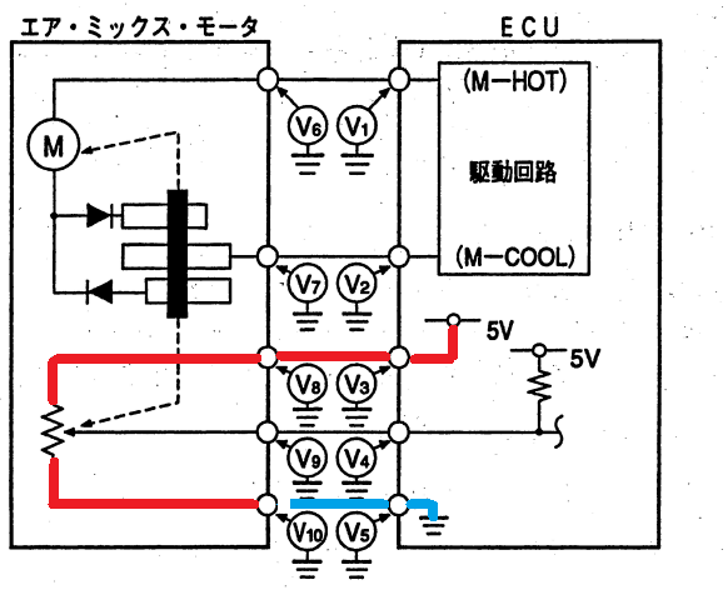

オート・エアコンの故障診断で,ダイアグノーシス・コードが『エア・ミックス・モータ系』の異常を表示したので,図に示す回路の各端子の電圧を測定した。エア・ミックス・モータ不良と判断できる測定結果として,適切なものは次のうちどれか。
|
(1)室温設定をM-COOLからM-HOTに操作したとき,V1に電圧がなくV6の端子を外し,V1に電圧が発生する場合 |
|
(2)室温設定をM-HOTからM-COOLに操作したとき,V2に電圧がありV7に電圧がない場合 |
|
(3)V8に電圧(約5V)があり,V10の端子を外してV10のエア・ミックス・モータ側端子に電圧(約5V)がある場合 |
|
(4)V4に電圧(約5V)があり,V4とV9の電圧差がある場合 |
解く
(1)室温設定をM-COOLからM-HOTに操作したとき,V1に電圧がなくV6の端子を外し,V1に電圧が発生する場合
適切
(2)室温設定をM-HOTからM-COOLに操作したとき,V2に電圧がありV7に電圧がない場合
不適切
(3)V8に電圧(約5V)があり,V10の端子を外してV10のエア・ミックス・モータ側端子に電圧(約5V)がある場合
不適切
(4)V4に電圧(約5V)があり,V4とV9の電圧差がある場合
不適切
よって答えは（1）
