38

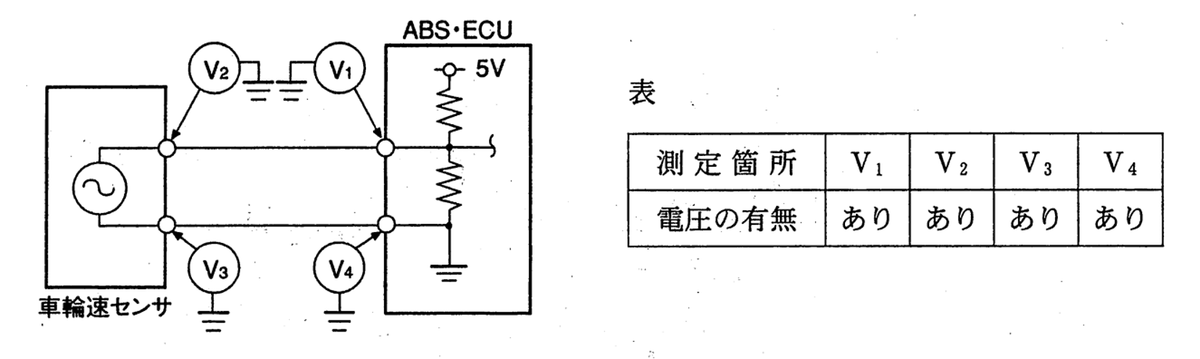

ABSの故障診断で,車輪速センサ信号の断線,短絡を検知していたため,テスタで図に示す断線点検を行い下表に示す結果を得た。推定原因として適切なものは次のうちどれか。
|

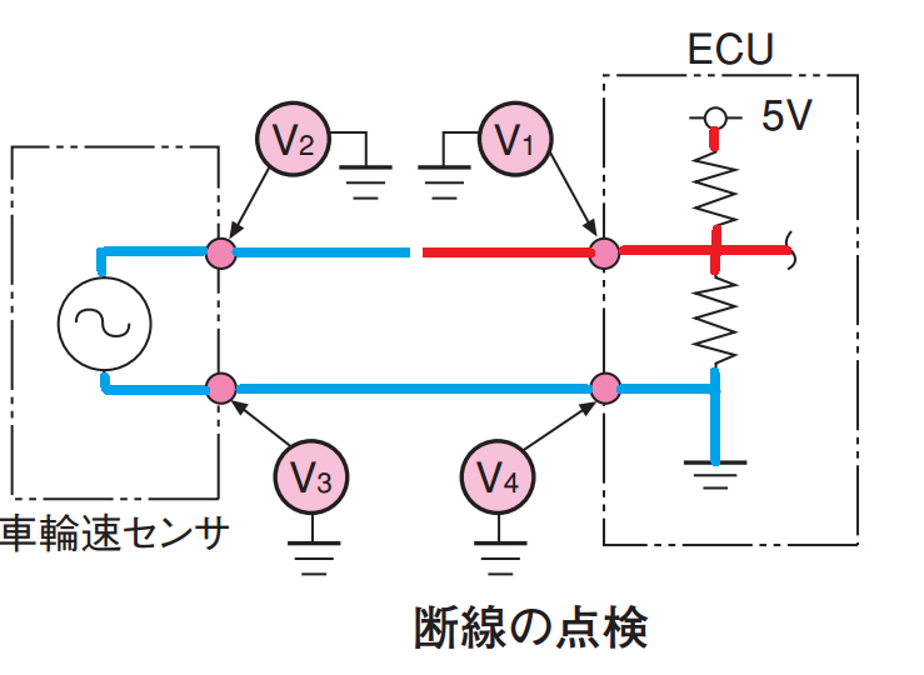

(1)V1～V2間の断線 |
|
(2)車輪速センサの断線 |
|
(3)V3～V4間の断線 |
|
(4)ECU側の不良 |
解く
|
(1)V1～V2間の断線 |
|

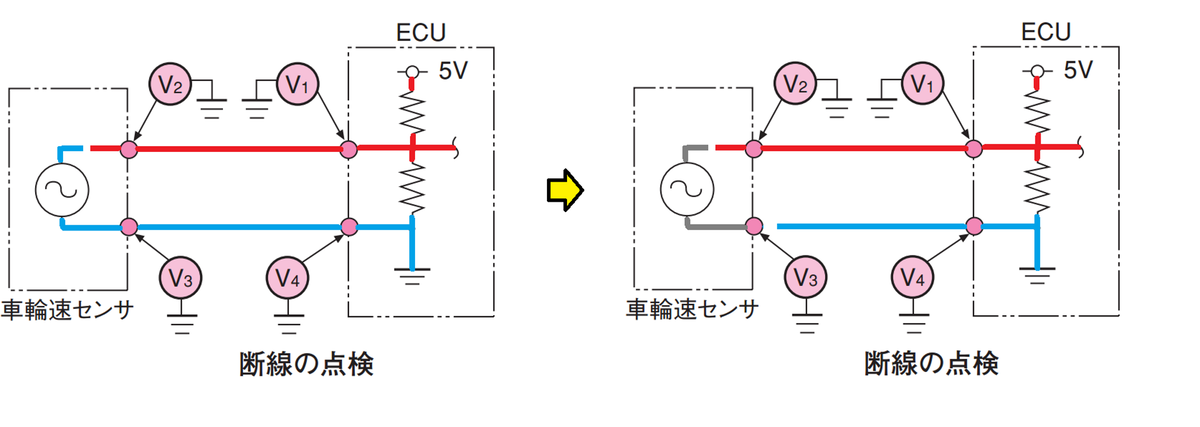

(2)車輪速センサの断線 |
|

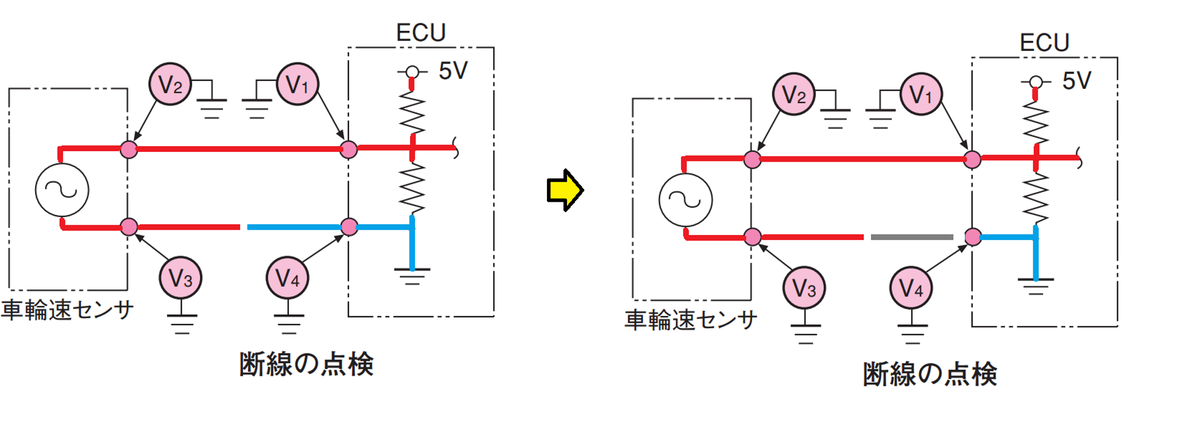

(3)V3～V4間の断線 |
|

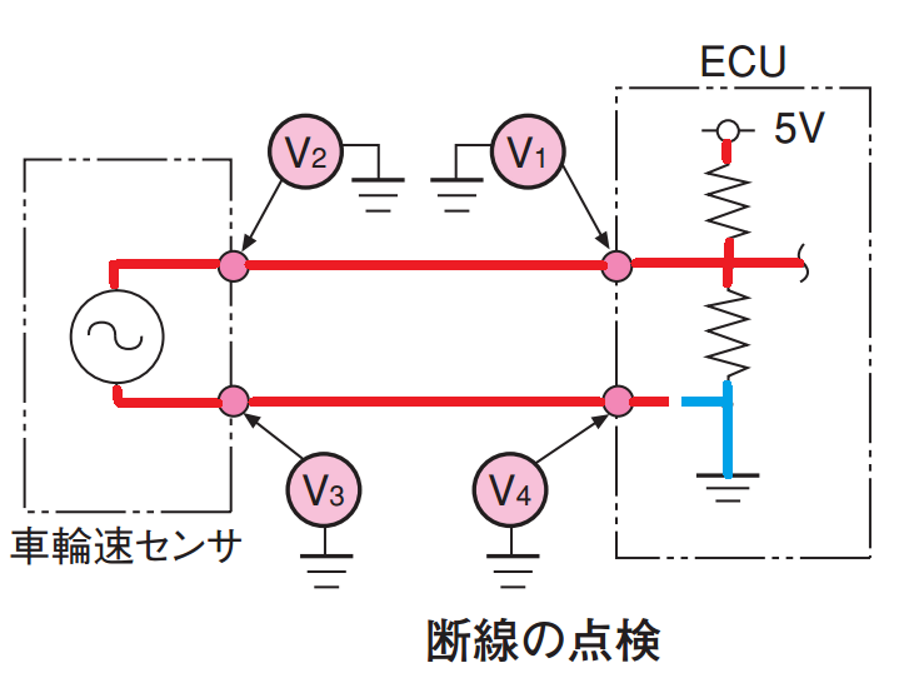

(4)ECU側の不良 |
よって答えは（4）
４）故障診断

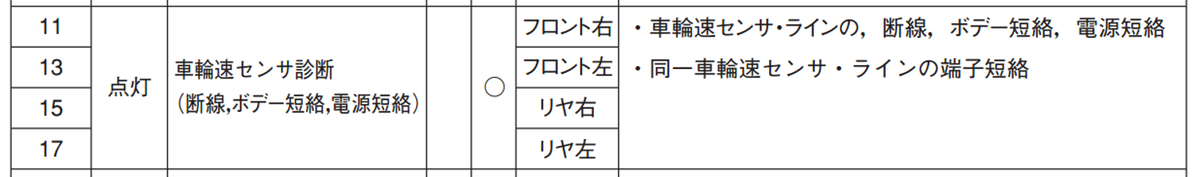

（１）ダイアグノーシス・コード表示：１１，１３，１５，１７
車輪速センサ信号の断線，短絡を検知している。
ＡＢＳ警告灯が消灯せず，上記のダイアグノーシス・コードを表示していることを確認する。解説はダイアグノーシス・コード13を例にしているが，他も同様である。点検はイグニション・スイッチをONにして行う。

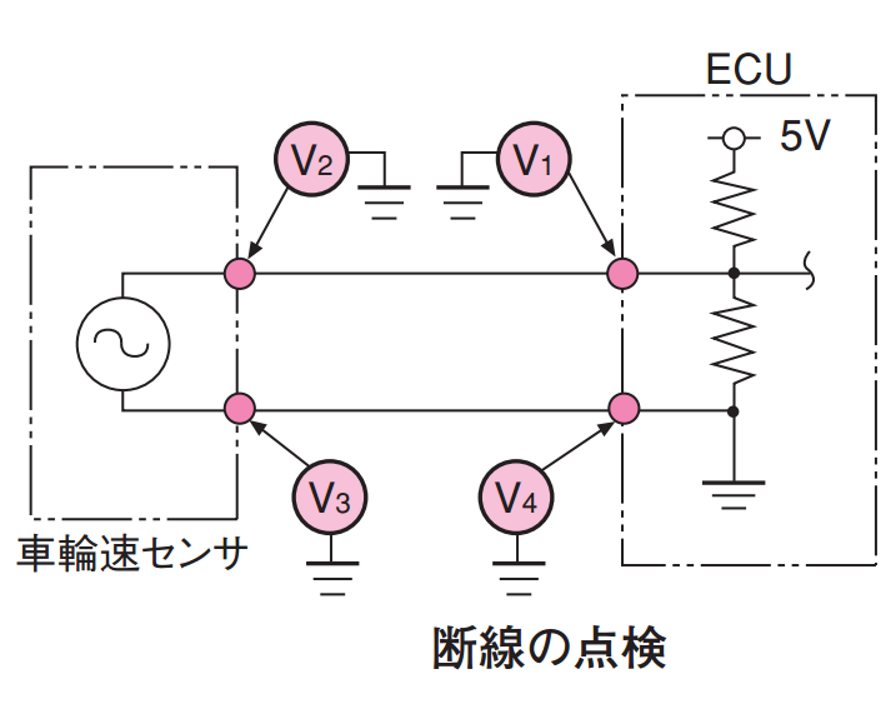

（イ）断線点検
図に示す電圧を測定して行う。
①V1に電圧がない場合は，ＥＣＵの不良。
② V1に電圧があり，V2 に電圧がない場合は，V1 とV2間の断線。
③V2 に電圧があるとき， V3の配線側端子を外してV3に電圧がない場合は，センサ内部の断線。
④ V3に電圧があるとき，V4 の配線側端子を外してその端子に電圧がない場合は， V3とV4 間の断線。
⑤V4 に電圧がある場合は，ＥＣＵの不良。
