16改

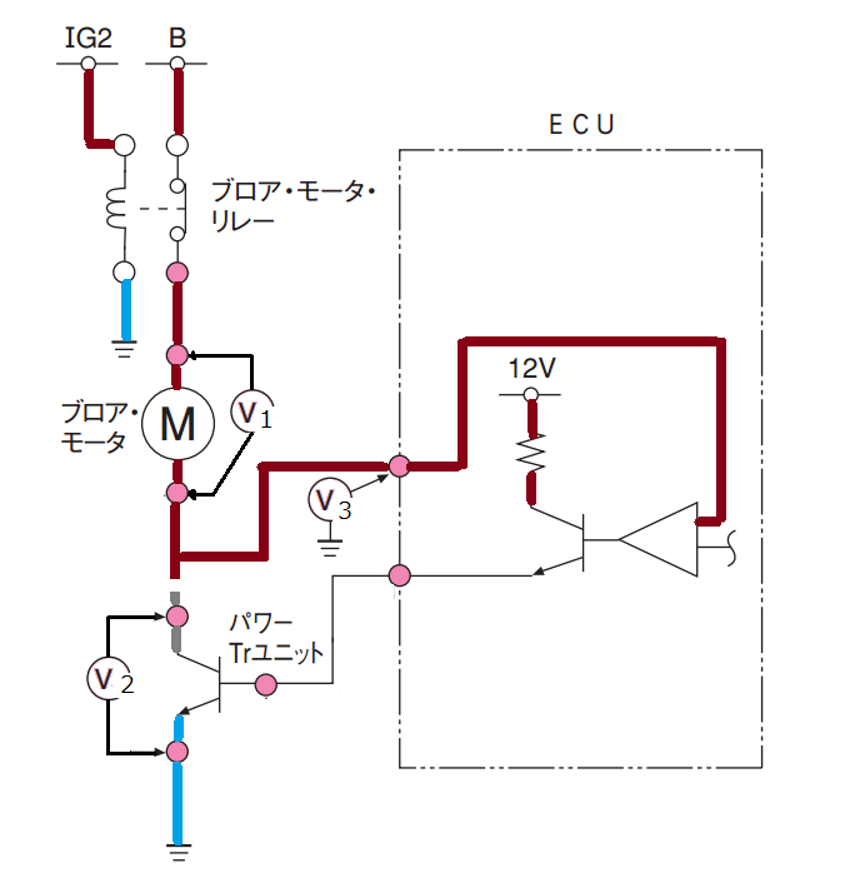

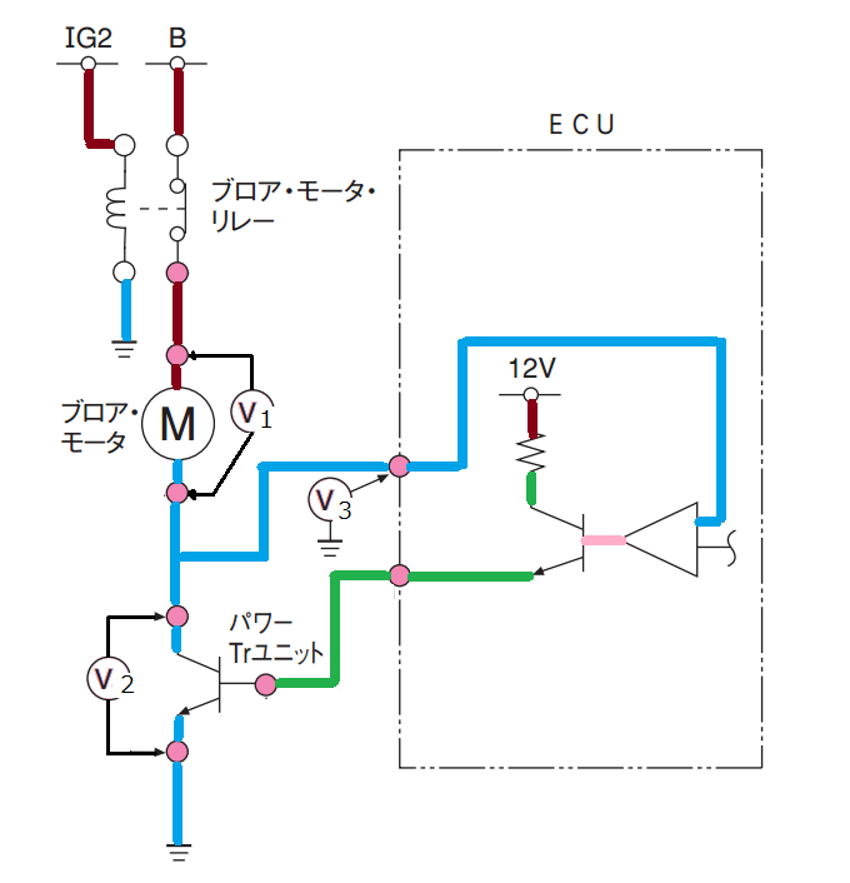

図のオート・エアコンのブロア・モータ駆動回路の点検結果の記述として,適切なものは次のうちどれか。なお,図に示すＶ1からＶ3は表のとおりである。
|
(1)モータを停止させる条件としたとき,Ｖ1の電圧が０Ｖであること。Ｖ1に電圧が発生していればモータから駆動トランジスタ間の配線の断線が考えられる。 |
|
(2)モータを停止させる条件としたとき,Ｖ2の電圧が電源電圧であること。Ｖ2に電圧が発生していなければ,駆動トランジスタのアース線の断線が考えられる。 |
|
(3)モータをＨＩＧＨ駆動させる条件としたとき,Ｖ3の電圧がほぼ０Ｖであること。Ｖ3に電源電圧が発生していればＥＣＵ入力回路の異常が考えられる。 |
|
(4)モータをＨＩＧＨ駆動させる条件としたとき,Ｖ1の電圧がほぼ電源電圧であること。Ｖ1に電圧が発生していなければ,モータの異常が考えられる。 |
解く
モータを停止させる条件としたとき,Ｖ2の電圧が電源電圧である
(1)モータを停止させる条件としたとき,Ｖ1の電圧が０Ｖであること。Ｖ1に電圧が発生していればモータから駆動トランジスタ間の配線の断線が考えられる。
不適切
モータから駆動トランジスタ間の配線の断線→Ｖ1に電圧が発生しない
(2)モータを停止させる条件としたとき,Ｖ2の電圧が電源電圧であること。Ｖ2に電圧が発生していなければ,駆動トランジスタのアース線の断線が考えられる。
適切
Ｖ2に電圧が発生していなければ,駆動トランジスタのアース線の断線考えられる。
|
(3)モータをＨＩＧＨ駆動させる条件としたとき,Ｖ3の電圧がほぼ０Ｖであること。Ｖ3に電源電圧が発生していればＥＣＵ入力回路の異常が考えられる。 不適切 |
|
モータをＨＩＧＨ駆動させる条件としたとき,Ｖ3の電圧がほぼ０Ｖ |
ＥＣＵ入力回路の異常
Ｖ3に電源電圧が発生しない
(4)モータをＨＩＧＨ駆動させる条件としたとき,Ｖ1の電圧がほぼ電源電圧であること。Ｖ1に電圧が発生していなければ,モータの異常が考えられる。
不適切
IG 2系ヒューズとB系ヒューズの溶断がないことを条件ならば→考えられる。
そうでなければ考えられない。
よって答えは（2）
