6

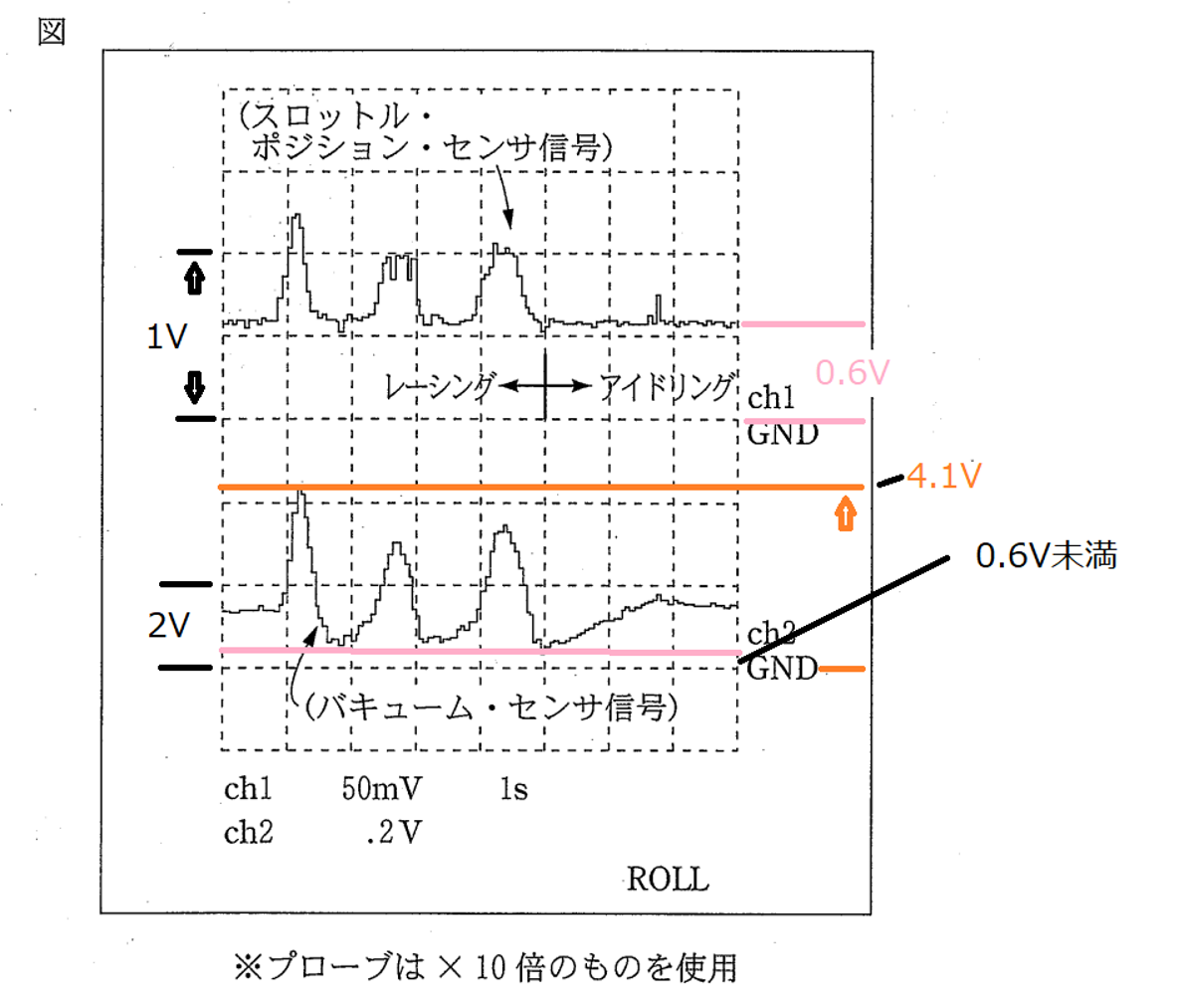

オシロスコープを用いて,エンジン・レーシングからアイドリング回転時におけるスロットル・ポジション・センサ信号とバキューム・センサ信号の信号波形を測定した図に関する記述として,適切なものは次のうちどれか。
|
(1)バキューム・センサ電圧(ch2)の最小電圧は約0.6Vを示している。 |
|
(2)スロットル・ポジション・センサ電圧(ch1)のアイドリング時の電圧は約0.6Vを示している。 |
|
(3)バキューム・センサ電圧(ch2)の最大電圧は約2.1Ⅴを示している。 |
|
(4)スロットル・ポジション・センサ電圧(ch1)の最大電圧は約0.12Vを示している。 |
解く
|

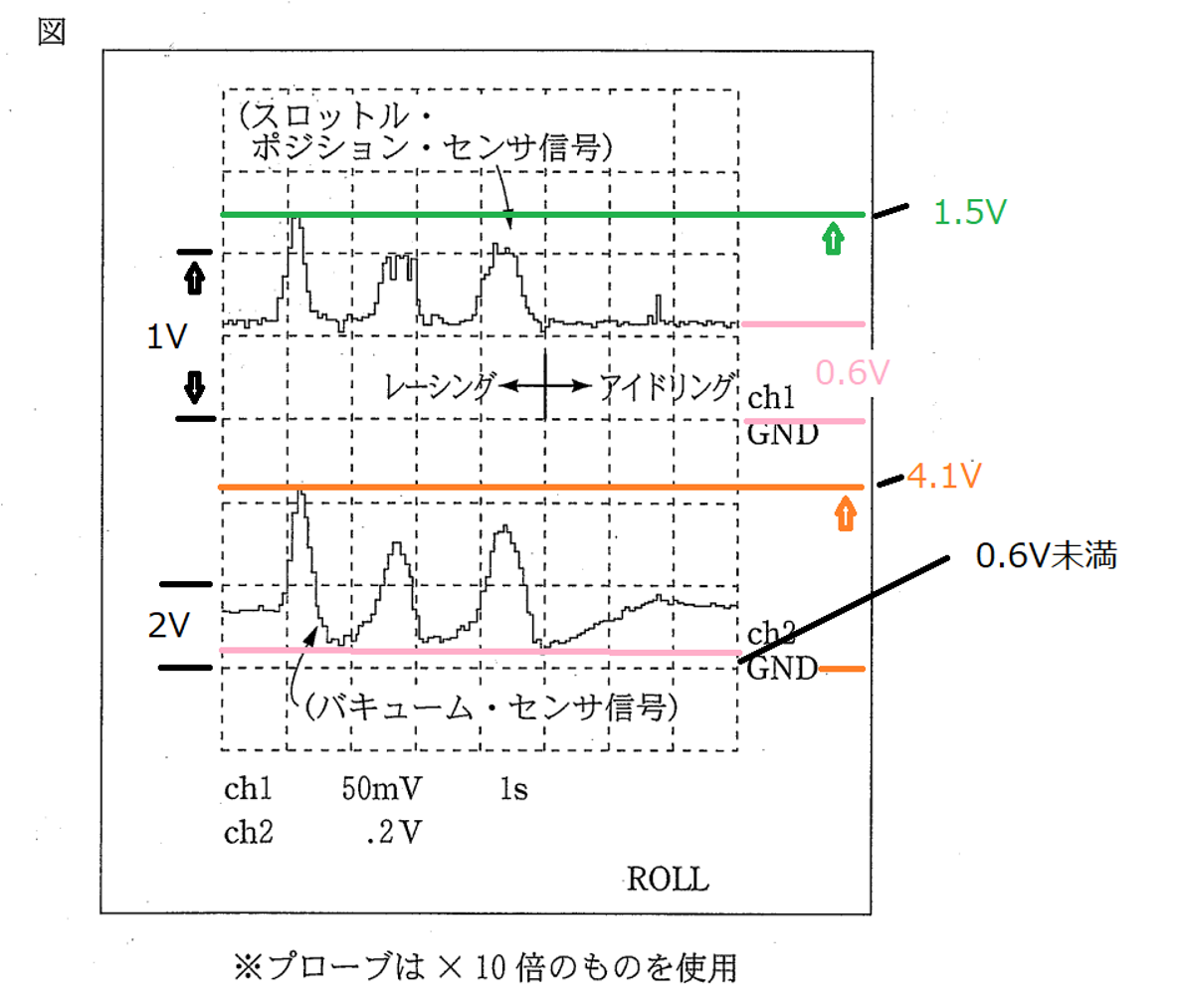

(1)バキューム・センサ電圧(ch2)の最小電圧は約0.6Vを示している。 不適切 |
(2)スロットル・ポジション・センサ電圧(ch1)のアイドリング時の電圧は約0.6Vを示している。
適切
(3)バキューム・センサ電圧(ch2)の最大電圧は約2.1Ⅴを示している。
不適切
|
(4)スロットル・ポジション・センサ電圧(ch1)の最大電圧は約0.12Vを示している。 |
不適切
よって答えは（2）
