17

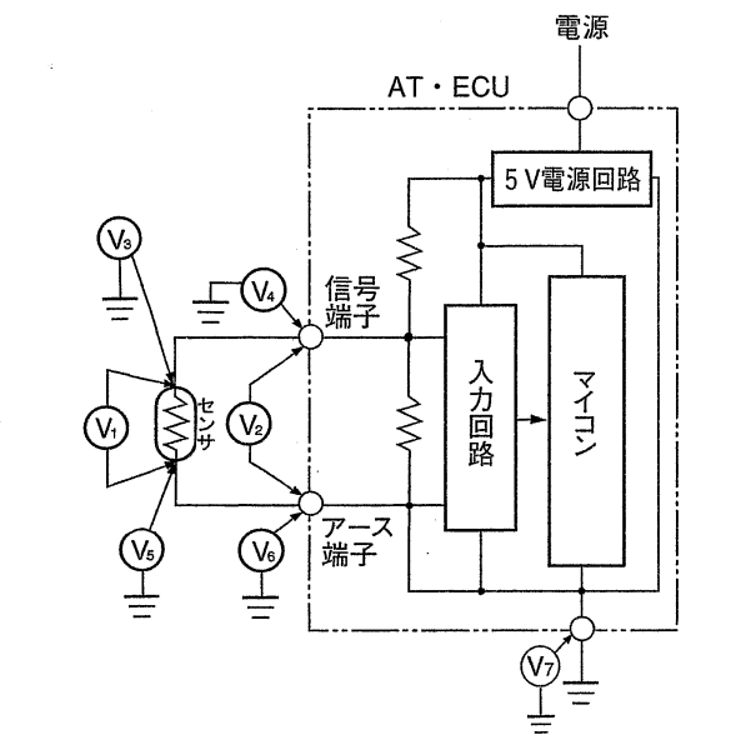

電予制御式ＡＴの油温センサの回路診断に関する記述として，不適切なものは次のうちどれか。
|
(1)図のＶ1とＶ2の電圧値が異なる場合は，センサの信号線，又はセンサのアース線に異常が発生していることが考えられる。 |
|
(2)図のＶ3とＶ4の電圧値が異なる場合は，センサの信号線に異常が発生していることが考えられる。 |
|
(3)図のＶ5とＶ6の電圧値が異なる場合は，センサのアース線に異常が発生していることが考えられる。 |
|
(4)図のＶ6とＶ7に電圧があり測定値が同じ場合は，ＡＴ・ＥＣＵ本体の異常が考えられる。 |
解く
(1)図のＶ1とＶ2の電圧値が異なる場合は，センサの信号線，又はセンサのアース線に異常が発生していることが考えられる。
適切
|
(2)図のＶ3とＶ4の電圧値が異なる場合は，センサの信号線に異常が発生していることが考えられる。 適切 |
|
(3)図のＶ5とＶ6の電圧値が異なる場合は，センサのアース線に異常が発生していることが考えられる。 適切 |
|
(4)図のＶ6とＶ7に電圧があり測定値が同じ場合は，ＡＴ・ＥＣＵ本体の異常が考えられる。 |
不適切
ECUアース線の異常
よって答えは（4）
