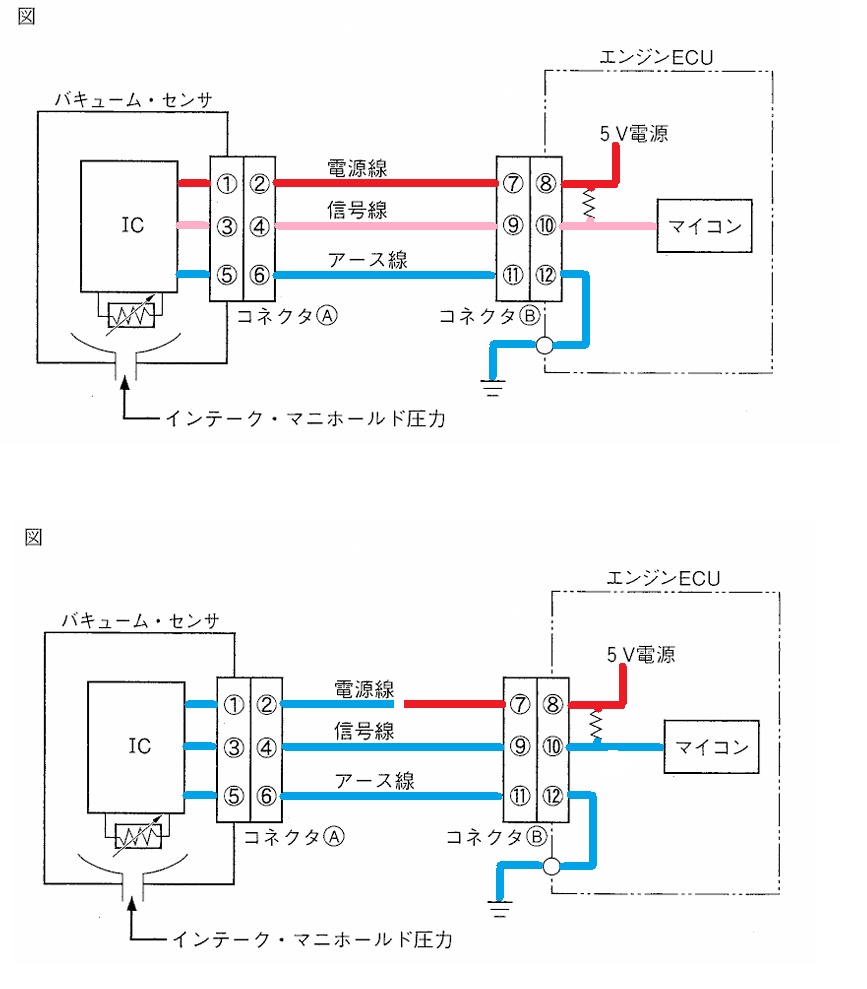

車載故障診断装置にバキューム・センサのダイアグノーシス・コードが表示されたので，図の接続状態でエンジンECUのコネクタＢの端子⑨とボデー間で電圧点検を行ったところ０Vであった。次に，バキューム・センサのコネクタＡを外し，端子②とボデー間，端子⑦とボデー間及び端子⑨とボデー間で電圧点検を行った。このときの診断結果として，不適切なものは次のうちどれか。
（1）端子②，⑦が5Vで，端子⑨が4.5～5Vに変化したときは，バキューム・センサの不良である。
（2）端子②，⑦が5Vで，端子⑨が０Vのままの場合は，信号線の絶縁点検を行い，正常であれば，エンジンECUの不良である。
（3）端子②が０V，端子⑦が５Vであれば，電源線の断線である。
（4）端子②，⑦が０Vであれば，エンジンECUの不良または信号線の短絡（地絡）である。
解く
（1）端子②，⑦が5Vで，端子⑨が4.5～5Vに変化したときは，バキューム・センサの不良である。
適切
（2）端子②，⑦が5Vで，端子⑨が０Vのままの場合は，信号線の絶縁点検を行い，正常であれば，エンジンECUの不良である。
適切
（3）端子②が０V，端子⑦が５Vであれば，電源線の断線である。
適切
（4）端子②，⑦が０Vであれば，エンジンECUの不良または信号線の短絡（地絡）である。
不適切
よって答えは（4）
