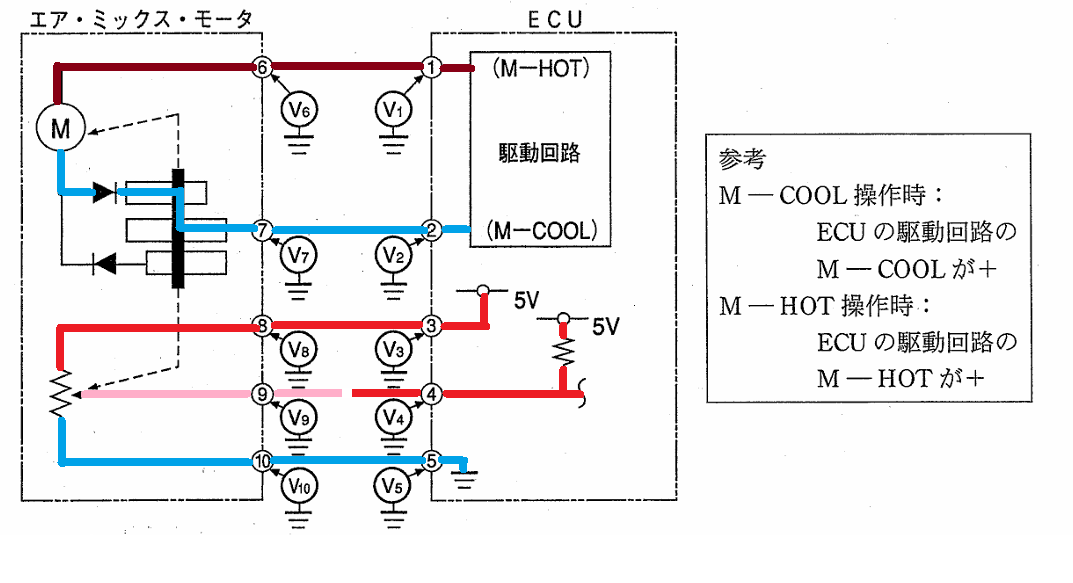

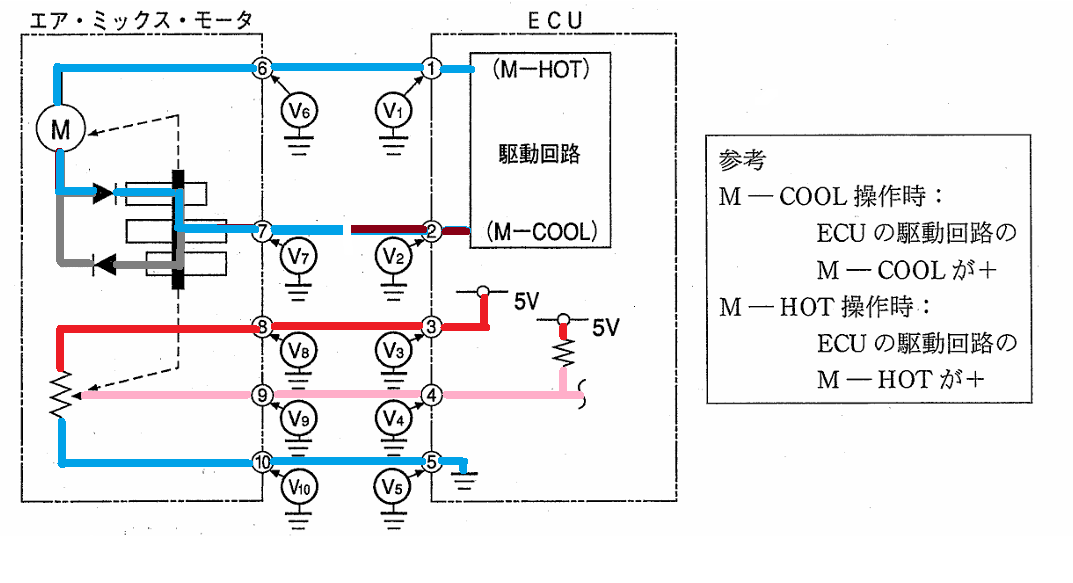

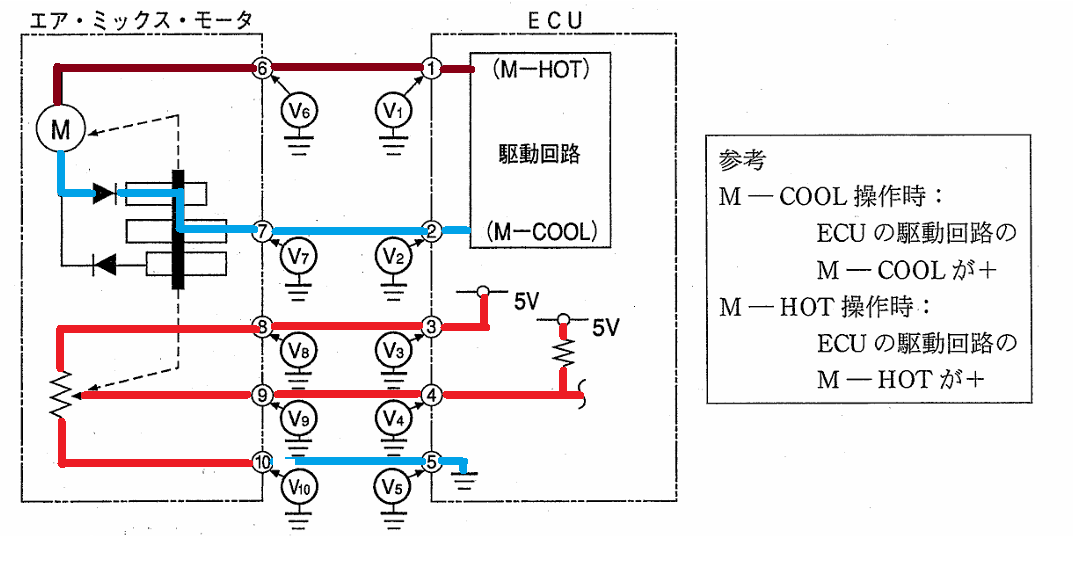

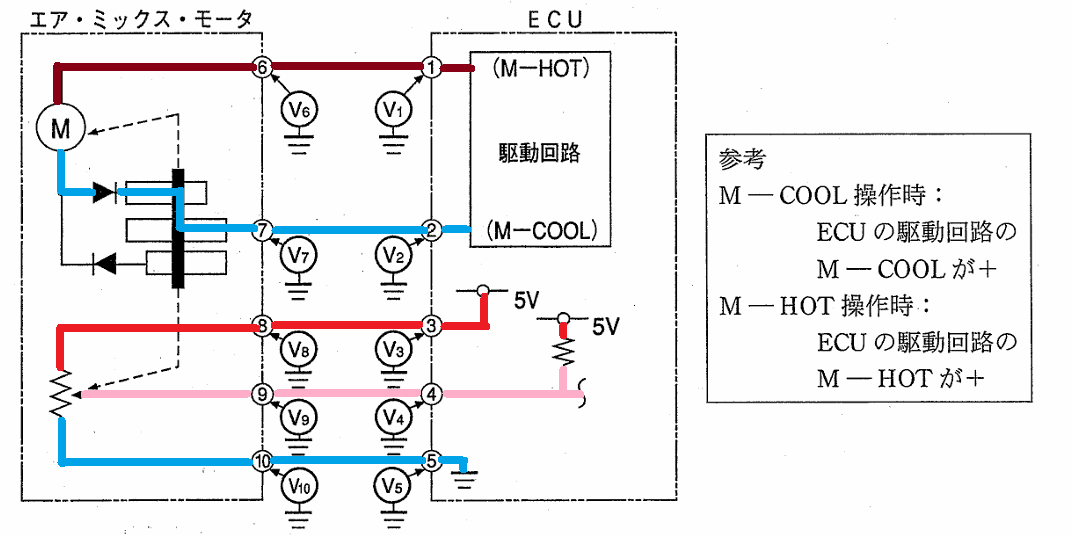

オート・エアコンの故障診断で，ダイアグノーシス・コードが「エア・ミックス・モータ系」の異常を表示したので，図に示す回路の各端子電圧を測定した。エア・ミックス・モータ不良と判断できる測定結果に関する記述として，適切なものは次のうちどれか。
|
（1）室温設定をM－COOLからM－HOTに操作したときV1に電圧がなく，⑥の端子の接続を外しV1に電圧が発生する場合。 |
|
（2）室温設定をM－HOTからM－COOLに操作したときV2に電圧があり，V7に電圧がない場合。 |
|
（3）V8に電圧があり，⑩の端子の接続を外してV10に電圧約５Vがある場合。 |
|
（4）V4に電圧があり，V4とV9の電位差がある場合。 |
解く

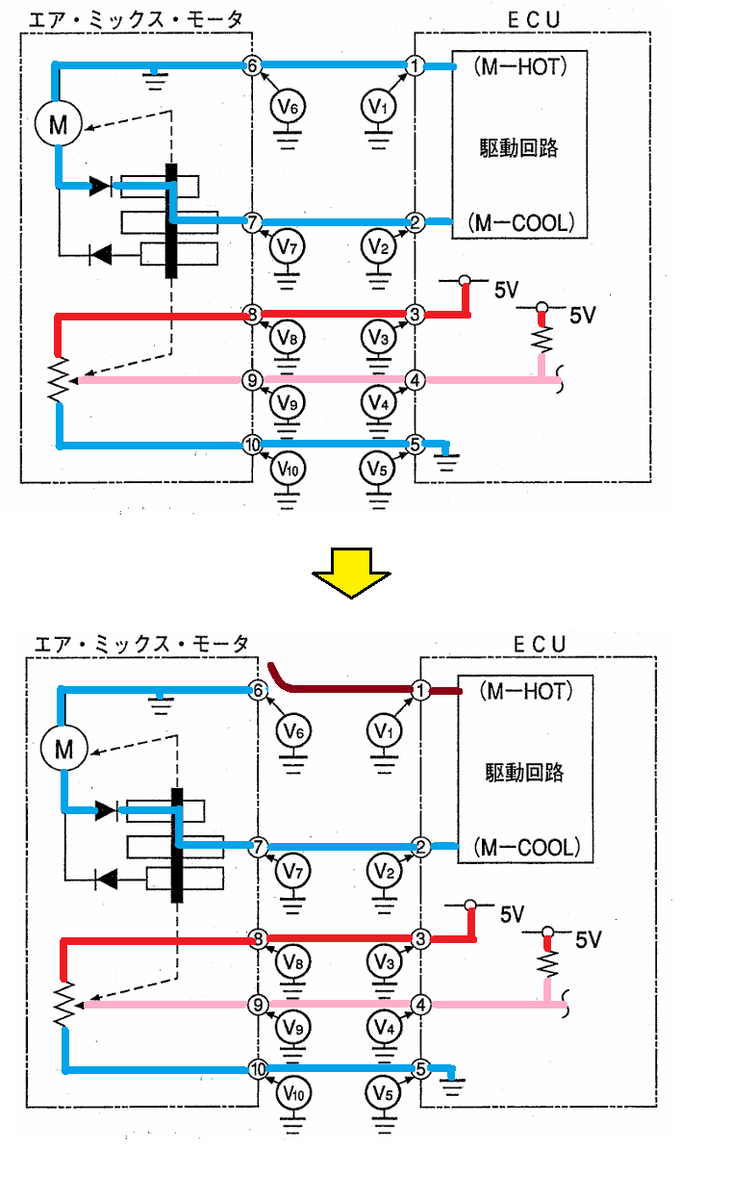

（1）室温設定をM－COOLからM－HOTに操作したときV1に電圧がなく，⑥の端子の接続を外しV1に電圧が発生する場合。
適切
（2）室温設定をM－HOTからM－COOLに操作したときV2に電圧があり，V7に電圧がない場合。
不適切
（3）V8に電圧があり，⑩の端子の接続を外してV10に電圧約５Vがある場合。
不適切
（4）V4に電圧があり，V4とV9の電位差がある場合。
不適切
よって答えは（1）
