38

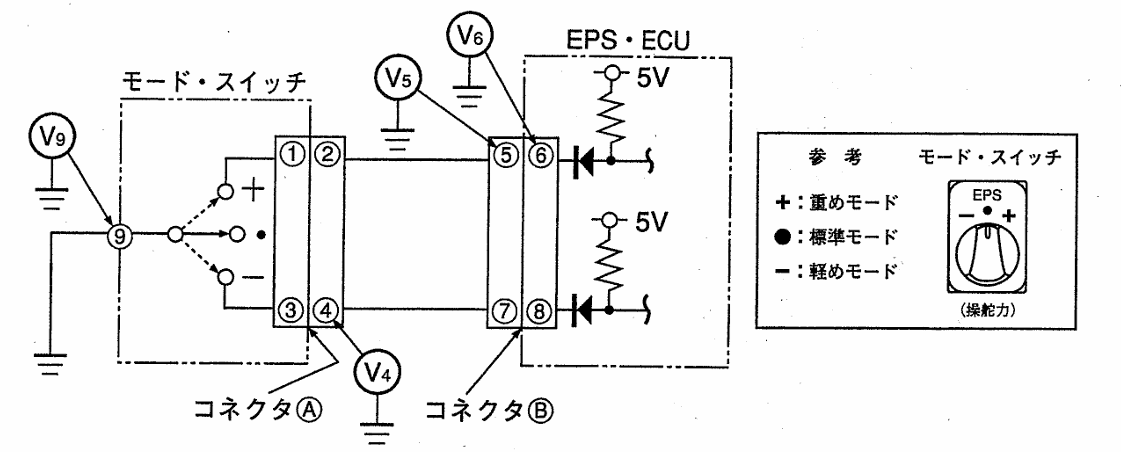

図に示すEPSの「モード・スイッチ回路」の故障診断に関する記述として，適切なものは次のうちどれか。
|
（1）「軽めモード」のとき，V4に電圧があり，V9に電圧がない場合は，モード・スイッチのアース線の断線である。 |
|
（2）「標準モード」のとき，V5に電圧がなく，コネクタAを外したときV5に電圧がある場合は，EPS・ECUの不良である。 |
|
（3）「標準モード」のとき，V5に電圧がなく，コネクタAを外してもV5に電圧がなく，さらにコネクタBを外してV6に電圧がない場合は，EPS・ECUの不良である。 |
|
（4）「重めモード」のとき，V9に電圧がある場合は，モード・スイッチが故障している。 |
解く

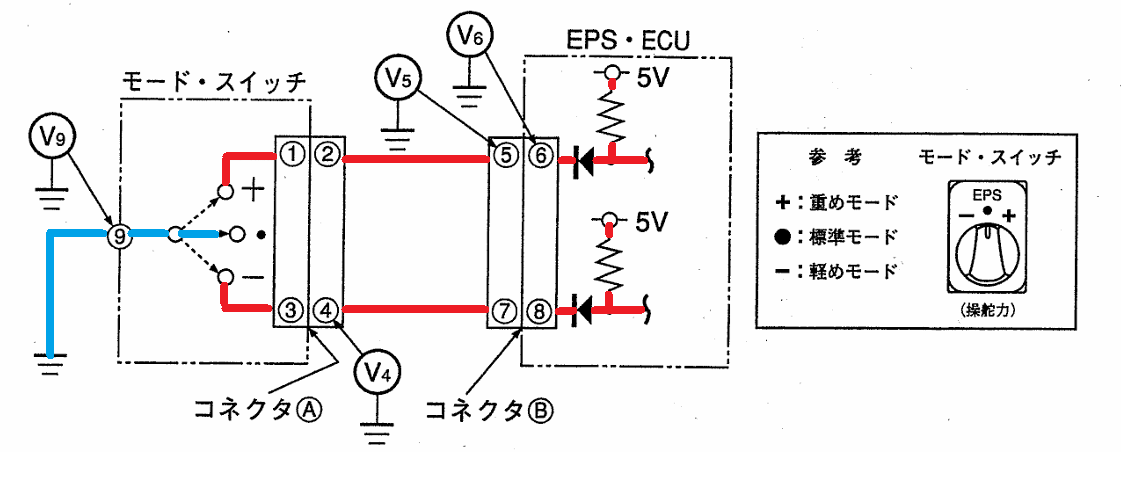

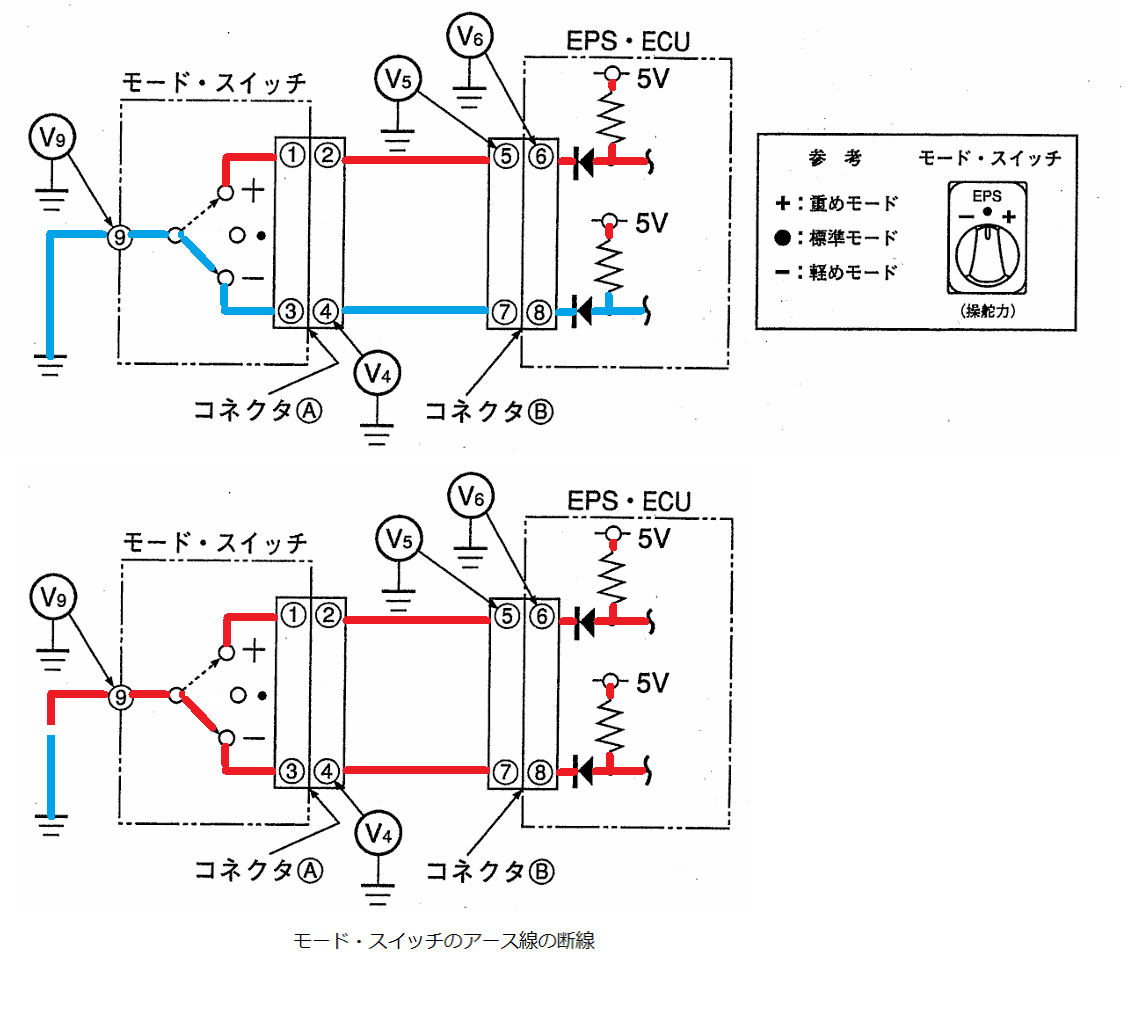

（1）「軽めモード」のとき，V4に電圧があり，V9に電圧がない場合は，モード・スイッチのアース線の断線である。
不適切

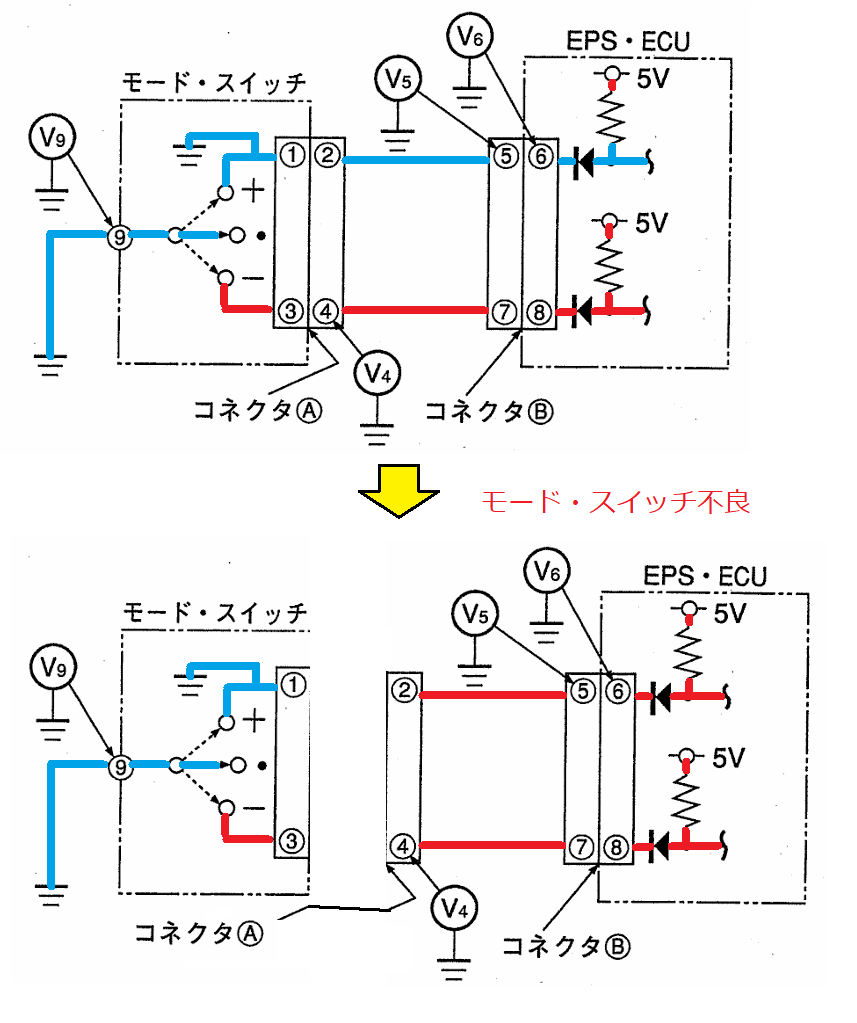

（2）「標準モード」のとき，V5に電圧がなく，コネクタAを外したときV5に電圧がある場合は，EPS・ECUの不良である。
不適切

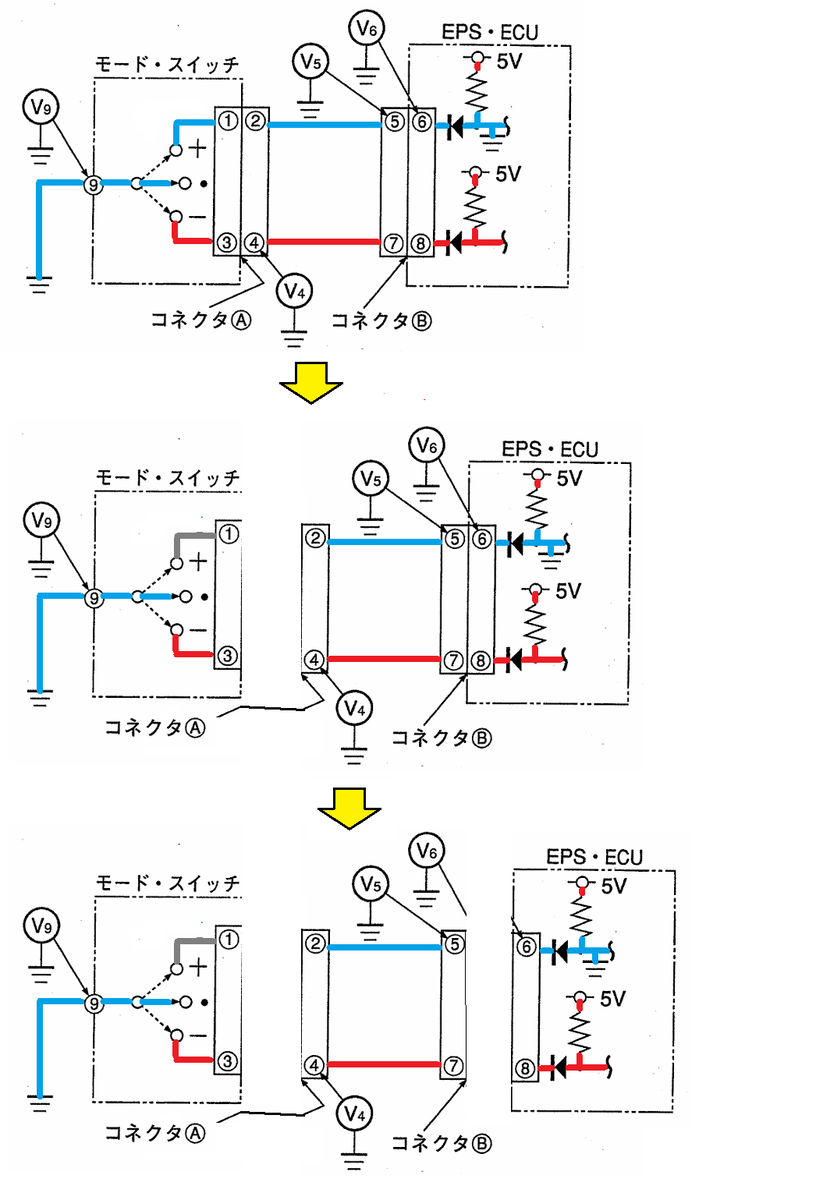

（3）「標準モード」のとき，V5に電圧がなく，コネクタAを外してもV5に電圧がなく，さらにコネクタBを外してV6に電圧がない場合は，EPS・ECUの不良である。
適切

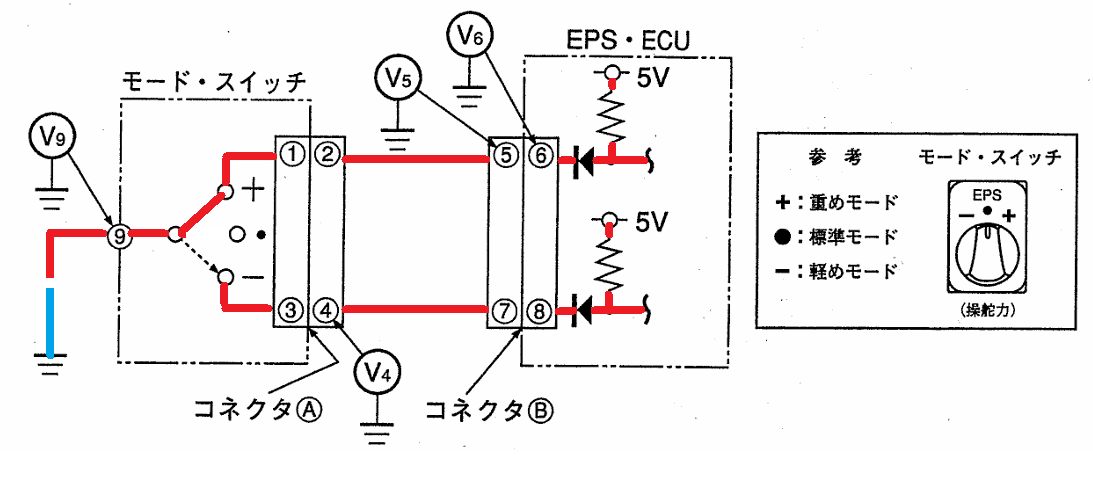

（4）「重めモード」のとき，V9に電圧がある場合は，モード・スイッチが故障している。
不適切
よって答えは（3）
