故障診断に関する記述として，適切なものは次のうちどれか。
|
（1）水温センサ系統の点検において，水温センサのコネクタの両端子間の電圧が5Vあれば，水温センサ及びエンジンECUは正常である。 |
|
（2）O2センサ系統の点検において，信号出力電圧が約１V一定の場合は，吸気系のエア漏れ等空燃比が大きくなる要因がないかを点検する。 |
|
（3）ダイアグノーシス・コードの検出に点火確認信号を用いた点火システムの点検において，点火系すべての気筒のダイアグノーシス・コードが同時に出力する場合は，点火確認信号線の不具合が考えられる。 |
|
（4）外部診断器を使用した吸気温センサ系統の点検において，ECUデータ値が約140℃と表示され，吸気温センサのコネクタを外した場合の表示が約140℃のまま変化しないときは，信号線，アース線の断線が考えられる。 |
解く
（1）水温センサ系統の点検において，水温センサのコネクタの両端子間の電圧が5Vあれば，水温センサ及びエンジンECUは正常である。
不適切
信号線と信号アース線に断線はなく
|
（2）O2センサ系統の点検において，信号出力電圧が約１V一定の場合は，吸気系のエア漏れ等空燃比が大きくなる要因がないかを点検する。 不適切 |
|
濃い混合気→空燃比（A/F）小さい |
|

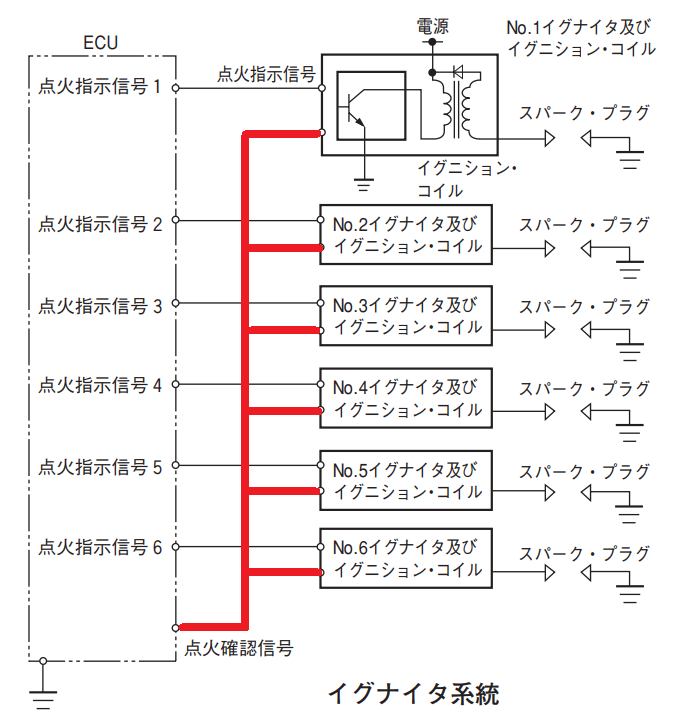

（3）ダイアグノーシス・コードの検出に点火確認信号を用いた点火システムの点検において，点火系すべての気筒のダイアグノーシス・コードが同時に出力する場合は，点火確認信号線の不具合が考えられる。 適切 異常コード全気筒を表示する場合 全体の回路構成は，図のようになっており，点火系すべての気筒のダイアグノーシ ス・コードが同時に出力する場合は，点火確認信号の不具合が考えられる。
|
（4）外部診断器を使用した吸気温センサ系統の点検において，ECUデータ値が約140℃と表示され，吸気温センサのコネクタを外した場合の表示が約140℃のまま変化しないときは，信号線，アース線の断線が考えられる。
不適切
吸気温センサ以外で短絡
よって答えは（3）
