25改

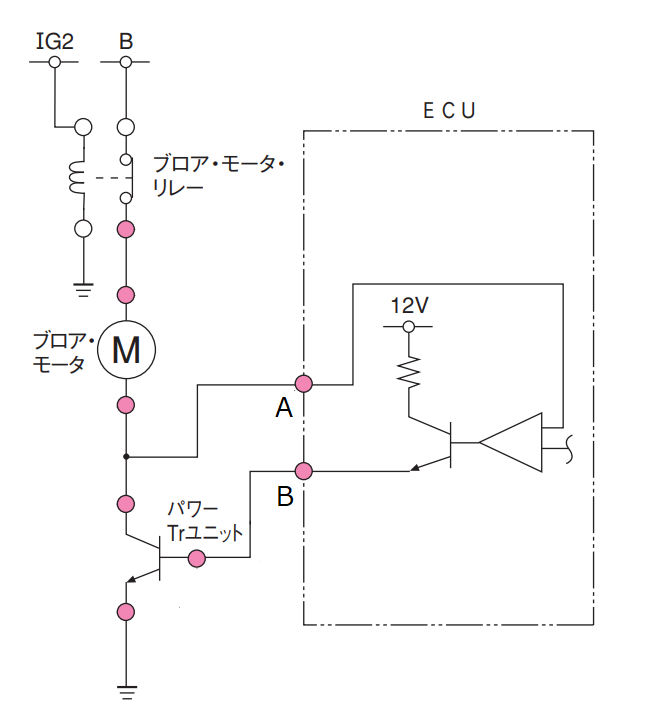

図に示すオート・エアコンのブロア・モータ駆動回路に関する記述として，適切なものは次のうちどれか。
|
（1）B端子はブロア・モータの駆動状況を検出するための端子である。 |
|
（2）駆動信号はECU内からA端子に出力される。 |
|
（4）A端子の電圧が高いほど，ブロア・モータは高速回転する。 |
解く
|
（1）B端子はブロア・モータの駆動状況を検出するための端子である。 不適切 |
|
A |
|
（2）駆動信号はECU内からA端子に出力される。 不適切 |
|
B |
|
（3）ECUからパワー・トランジスタに駆動信号を出力することで，ブロア・モータが駆動される。 適切 |
|
（4）A端子の電圧が高いほど，ブロア・モータは高速回転する。 |
|
不適切 |
低速
よって答えは（3）
