９

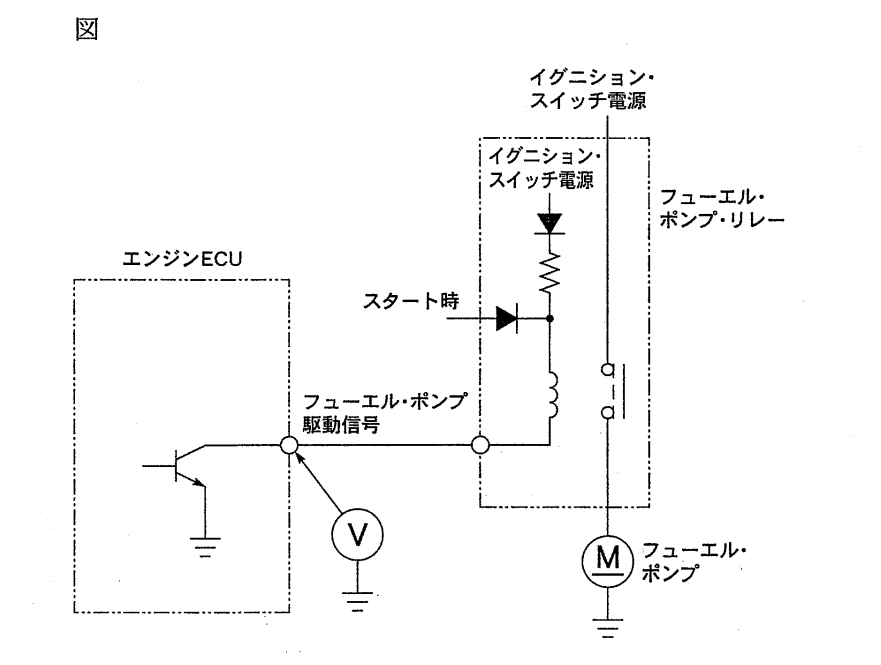

図に示すフューエル・ポンプの回路に関する記述として，適切なものは次のうちどれか。ただし，エンジンECU内のトランジスタの電圧降下はないものとする。
|
（1）フューエル・ポンプはリニア駆動アクチュエータであり，その駆動信号は，エンジンECUのトランジスタがOFFのときは(V)に「電圧があり」，ONのときは「電圧がなし」となる。 |
|
（2）フューエル・ポンプはリニア駆動アクチュエータであり，その駆動信号は，エンジンECUのトランジスタがONのときは(V)に「電圧があり」，OFFのときは「電圧がなし」となる。 |
|
（3）フューエル・ポンプはスイッチ駆動アクチュエータであり，その駆動信号は，エンジンECUのトランジスタがOFFのときは(V)に「電圧があり」，ONのときは「電圧がなし」となる。 |
|
（4）フューエル・ポンプはスイッチ駆動アクチュエータであり，その駆動信号は，エンジンECUのトランジスタがONのときは(V)に「電圧があり」，OFFのときは「電圧がなし」となる。 |

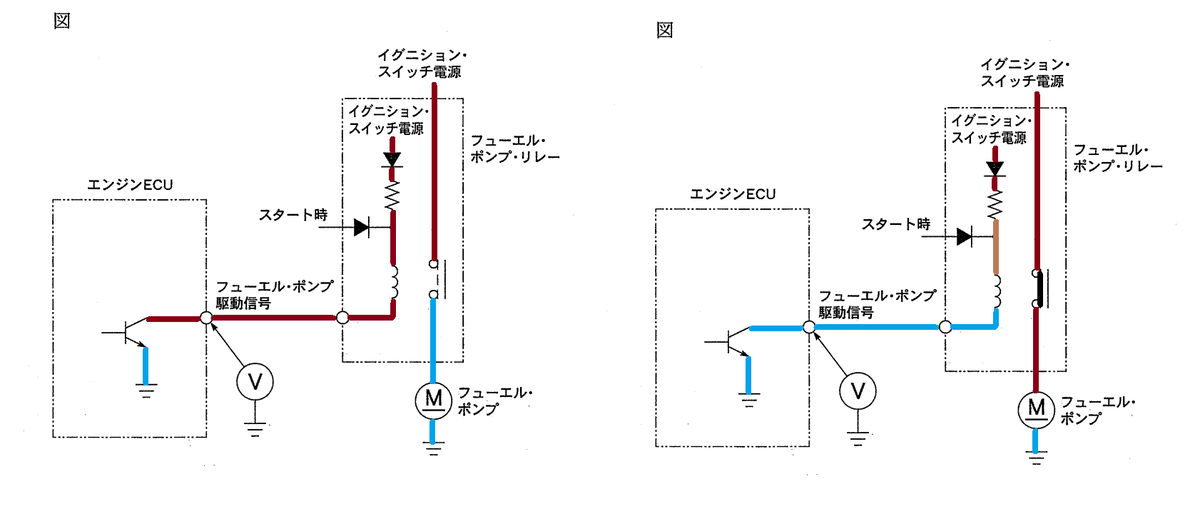

解く
|
（1）フューエル・ポンプはリニア駆動アクチュエータであり，その駆動信号は，エンジンECUのトランジスタがOFFのときは(V)に「電圧があり」，ONのときは「電圧がなし」となる。 |
|
（2）フューエル・ポンプはリニア駆動アクチュエータであり，その駆動信号は，エンジンECUのトランジスタがONのときは(V)に「電圧があり」，OFFのときは「電圧がなし」となる。 |
|
（3）フューエル・ポンプはスイッチ駆動アクチュエータであり，その駆動信号は，エンジンECUのトランジスタがOFFのときは(V)に「電圧があり」，ONのときは「電圧がなし」となる。 |
|
（4）フューエル・ポンプはスイッチ駆動アクチュエータであり，その駆動信号は，エンジンECUのトランジスタがONのときは(V)に「電圧があり」，OFFのときは「電圧がなし」となる。 |
よって答えは（3）
スイッチング駆動アクチュエータ
種類
アクチュエータには,図のようにソレノイド・バルブ,モータ,トランスフォーマ(例:イグニション・コイルなど)などが用いられ,駆動範囲を定めた中で,気体の圧力,液体の圧力,電磁誘導などを作用させて,装置の制御に必要な駆動を行うものである。
モータ
モータは,モータの回転によりトランスフア・ユニットなどの機構を介して駆動を行うものである。
気体の圧力作用を用いる駆動制御では,プロペラ・ファン,シロッコ・ファン,インペラなどのポンプ機構を駆動して気体を圧送するもの,液体の圧力作用を用いる駆動制御では,DCモータによりポンプ機構のインペラ,ダイヤフラム,プランジャを駆動して液体を圧送するものがある。なお,液体の圧送で中高圧から超高圧の駆動制御には,プランジャのポンプ機構が多く用いられている。
