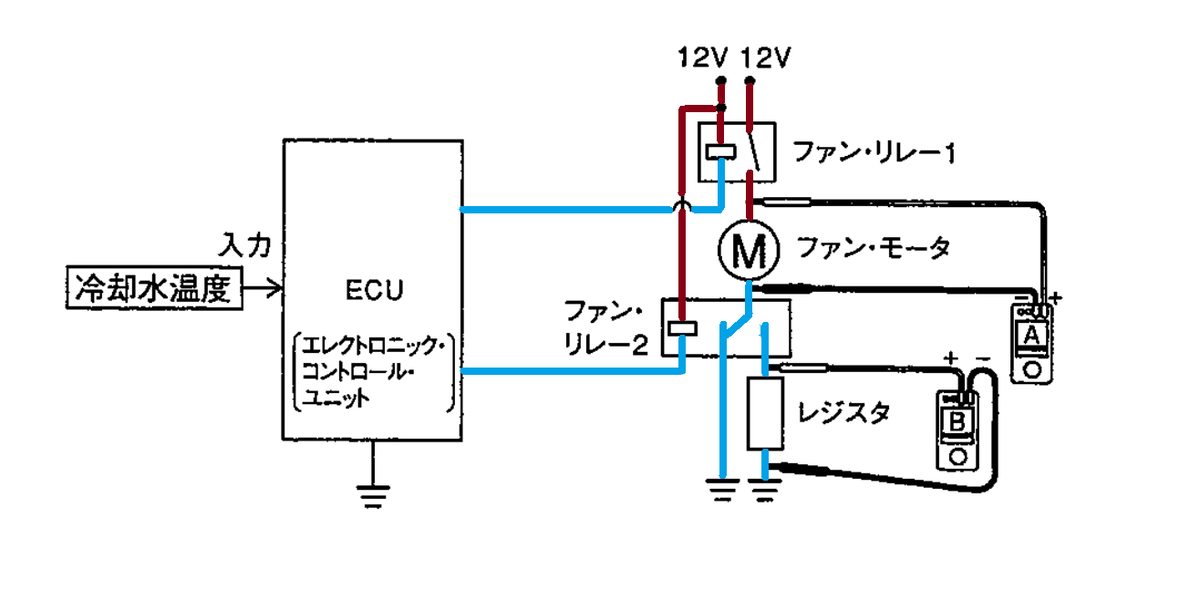

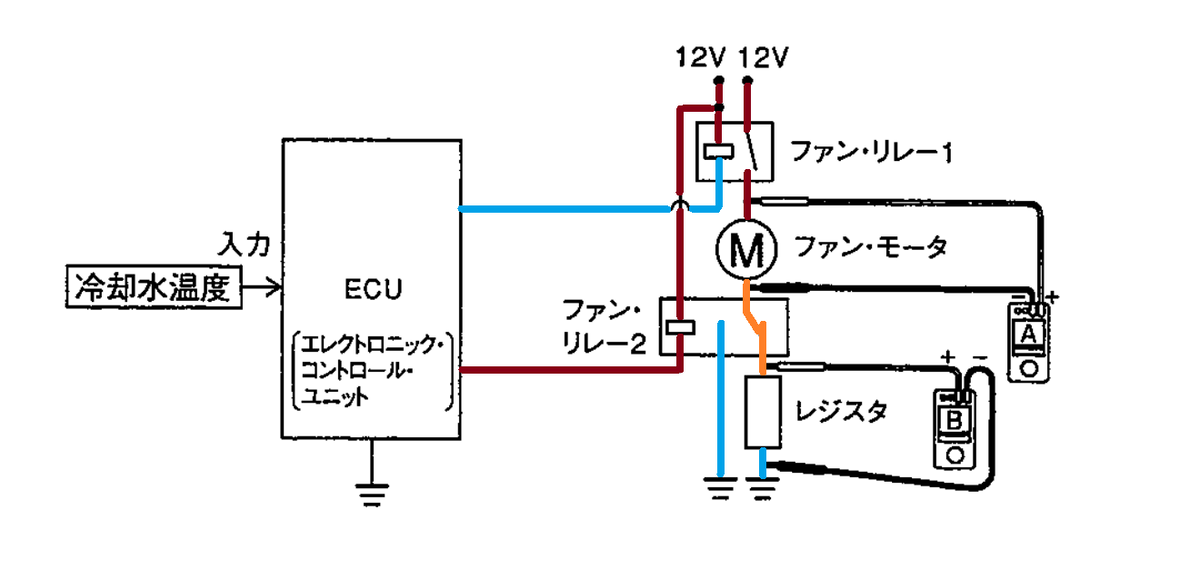

図に示す冷却装置の電動ファンの回路に接続されている電圧計A,Bに関する記述として,適切なものは次のうちどれか。ただし,図の電動ファンの回路は停止時を示し,配線の抵抗はないものとする。
(1) 停止時,電圧計Aは12Vを表示する。
(2) 高速回転時,電圧計Aは12Vを表示する。
(3) 高速回転時,電圧計Bは12Vを表示する。
(4) 低速回転時,電圧計Bは0Vを表示する。
解く
(1) 停止時,電圧計Aは12Vを表示する。
不適切
0V
(2) 高速回転時,電圧計Aは12Vを表示する。
適切
(3) 高速回転時,電圧計Bは12Vを表示する。
不適切
0V
(4) 低速回転時,電圧計Bは0Vを表示する。
不適切
0Vよりは大きい
よって答えは（2）
