40

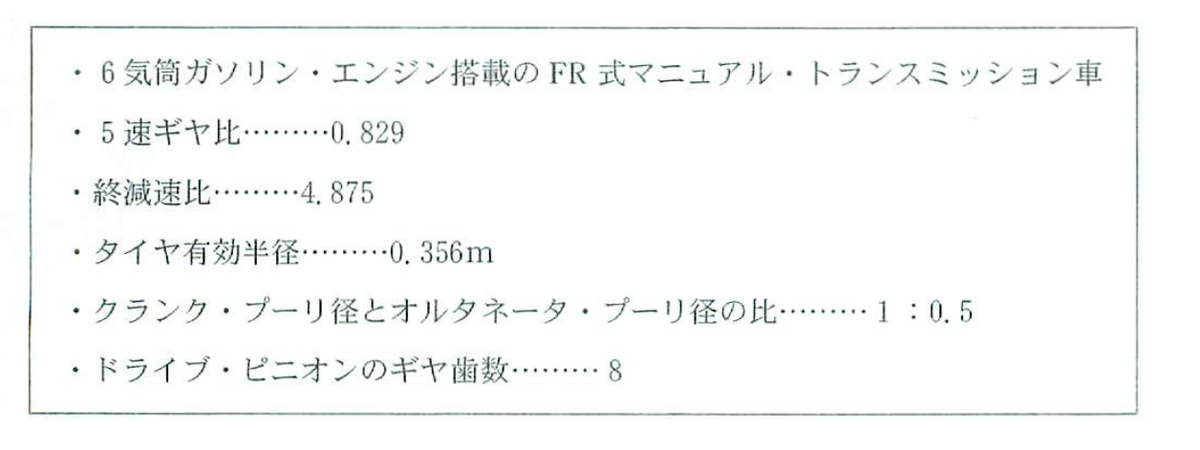

5速で走行中，車速が80km/hになると「クー」という異音が聞こえるので車内音を分析した結果，約775Hzの音が発生しているのを確認した。異音の原因として，適切なものは次のうちどれか。なお，車両の情報は以下の通りである。
|
（1）プロペラ・シャフト回転2次成分によるもの |
|
（2）排気系振動のエンジン回転3次成分によるもの |
|
（3）オルタネータの回転8次成分によるもの |
|
（4）ドライブ・ピニオンのギヤ噛合い2次成分によるもの |
解く

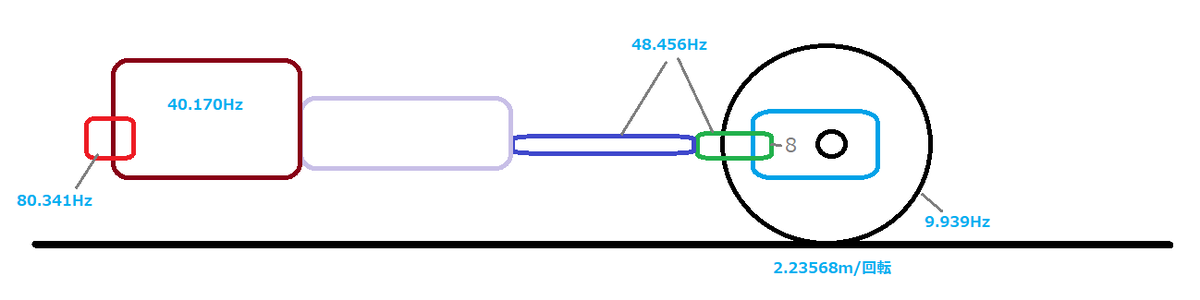

2.23568ｍ/回転
タイヤの１次振動＝80÷3.6÷（0.356×2×3.14）＝9.939Hz
プロペラシャフト1次振動＝9.9398×4.875＝48.456Hz
エンジン回転1次振動＝48.456×0.829＝40.170Hz
オルタネータの回転1次振動＝80.341Hz
|
（1）プロペラ・シャフト回転2次成分によるもの 不適切 80÷3.6÷（0.356×2×3.14）×4.875×2＝96.913・・・Hz |
|
|
|
（2）排気系振動のエンジン回転3次成分によるもの 不適切 80÷3.6÷（0.356×2×3.14）×4.875×0.829×3＝120.511・・・Hz |
|
（3）オルタネータの回転8次成分によるもの 不適切 80÷3.6÷（0.356×2×3.14）×4.875×0.829×2×8＝642.727・・・Hz |
|
（4）ドライブ・ピニオンのギヤ噛合い2次成分によるもの |
適切
80÷3.6÷（0.356×2×3.14）×4.875×8×2＝775.304・・・Hz
よって答えは（4）
