電子制御式4速ATに関する記述として，適切なものは次のうちどれか。
|
（1）電子制御式ATは，センサ，ＡＴ・ECUアクチュエータの三つの要素がそろって正常に作動するもので，もし，これらのどれかに支障が出ても通常通り走行できるようにフェイルセーフを備えている。 |
|
（2）電子制御式ATは，複数のシフト・ソレノイド・バルブのON・OFFの組み合わせにより必要な変速を行う。 |
|
（3）各種のソレノイド・バルブにはモニタ回路が各々ついており，一つでも異常がある場合は，AT・ECUから全ソレノイド・バルブへ同時にON信号を発信し，アクチュエータが誤作動しないようにしている。 |
|
（4）インヒビタ・スイッチのセレクト位置信号がAT・ECUへ入力されない場合は，走行できない。 |
解く
|
（1）電子制御式ATは，センサ，ＡＴ・ECUアクチュエータの三つの要素がそろって正常に作動するもので，もし，これらのどれかに支障が出ても通常通り走行できるようにフェイルセーフを備えている。 不適切 |
|
フェイルセーフ機能 ECUは，センサ，ECU，アクチュエータの三つの要素がそろって，正常に働くのである。もし，それらのどれかに支障が出ても，車が走れるように最低の条件は備えている。 ECUへの入力として重要なセンサは，車速センサ1とスロットル・ポジション・センサであるが，もし，この二つが不具合になった場合は，車速センサ2とスロットル・バルブ・スイッチを予備としている。 一方，アクチュエータとして，5個のソレノイド・バルブがあるが，これらには，診断回路が各々付いており，断線又は，短絡を常にチェックし，異常の場合はECUからOFF信号を発信し，アクチュエータが誤作動しないようにしている。
ラインプレッシャソレノイド シフトソレノイドA シフトソレノイドB オーバランニングクラッチソレノイド ロックアップソレノイド
|
|
（2）電子制御式ATは，複数のシフト・ソレノイド・バルブのON・OFFの組み合わせにより必要な変速を行う。 |
|
適切 |
|

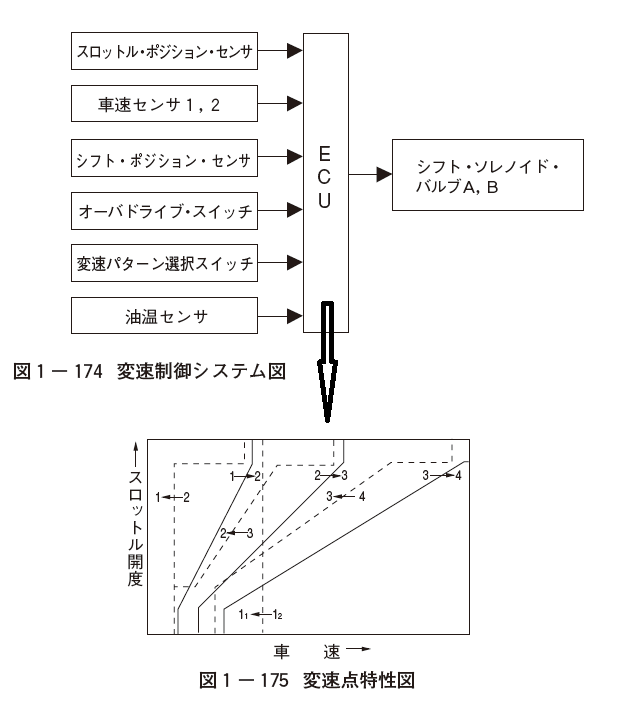

変速制御 変速制御は，走行状態に応じて，図のように各センサからの入力信号に基づき，ＥＣＵがそのときの走行状態を認識し，ＥＣＵ内に記憶された図に示す変速点特性図に従ってシフト・ソレノイド・バルブＡ，Ｂへ信号を送り，シフト・バルブＡ，ＢをＯＮ・ＯＦＦさせ油路を切り替えている。 |
|
（3）各種のソレノイド・バルブにはモニタ回路が各々ついており，一つでも異常がある場合は，AT・ECUから全ソレノイド・バルブへ同時にON信号を発信し，アクチュエータが誤作動しないようにしている。 不適切 |
|
シフト・ソレノイド・バルブA,B 走行中にシフト・ソレノイド・バルブA,Bのどちらか一方に異常が発生すると，ECUは，もう一方のソレノイド・バルブの出力を止め，3速状態で走行できるよう制御する。この制御は，Dレンジと2レンジでは3速固定だが，1レンジでは2速固定となる。また，シフト・ソレノイド・バルブA,B両方に異常が発生した場合でも同様である。
|
|
（4）インヒビタ・スイッチのセレクト位置信号がAT・ECUへ入力されない場合は，走行できない。 |
不適切
無信号時
ECUにセレクト位置信号が入力されない場合，直前の信号を入力信号とみなし，走行できるよう制御する。例えば,2レンジ信号が入力しなかった場合は，Dレンジから2レンジにシフトしたときは，Dレンジ信号を入力とする。また，1レンジから2レンジにシフトしたときは，1レンジ信号を入力信号とする。
実際の変速はマニュアル・バルブとの関係から表1一5のようになる。
よって答えは（2）
