(ⅱ)駆動情報と駆動信号電圧及び駆動電圧の整合確認

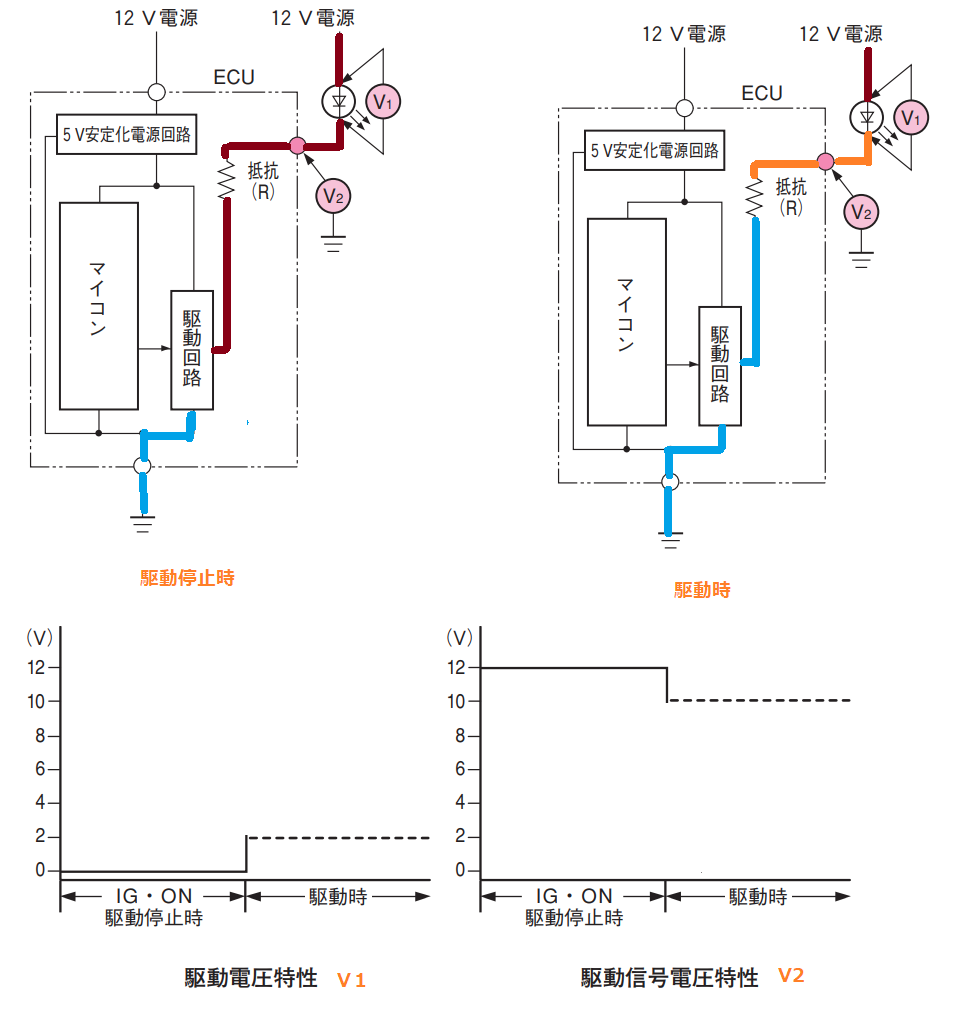

① 図のアクチュエータを駆動停止時(消灯)⇒駆動時(点灯)にしたとき,両図のV1の駆動電圧が,図の駆動電圧特性に示す0Vから12V(LEDでは2V)に反転すれば,ECU本体,ECU電源線,アクチュエータ電源線,アクチュエータ及び駆動信号線には,断線及び短絡がなく,ECUアース線及びデー・アースには断線はない。
② 図のアクチュエータを駆動停止時(消灯)⇒駆動時(点灯)にしたとき,両図のV2の駆動信号電圧が,図の駆動信号電圧特性に示す12Vから0V(LEDでは10V)に反転すれば,ECU本体,ECU電源線,アクチュエータ電源線,駆動信号線及びアクチュエータに断線及び短絡はなく,ECUアース線及びボデー・アースに断線はない。
