平成23年6月実施1級小型問題20:EPSのDCブラシレス・モータの回路

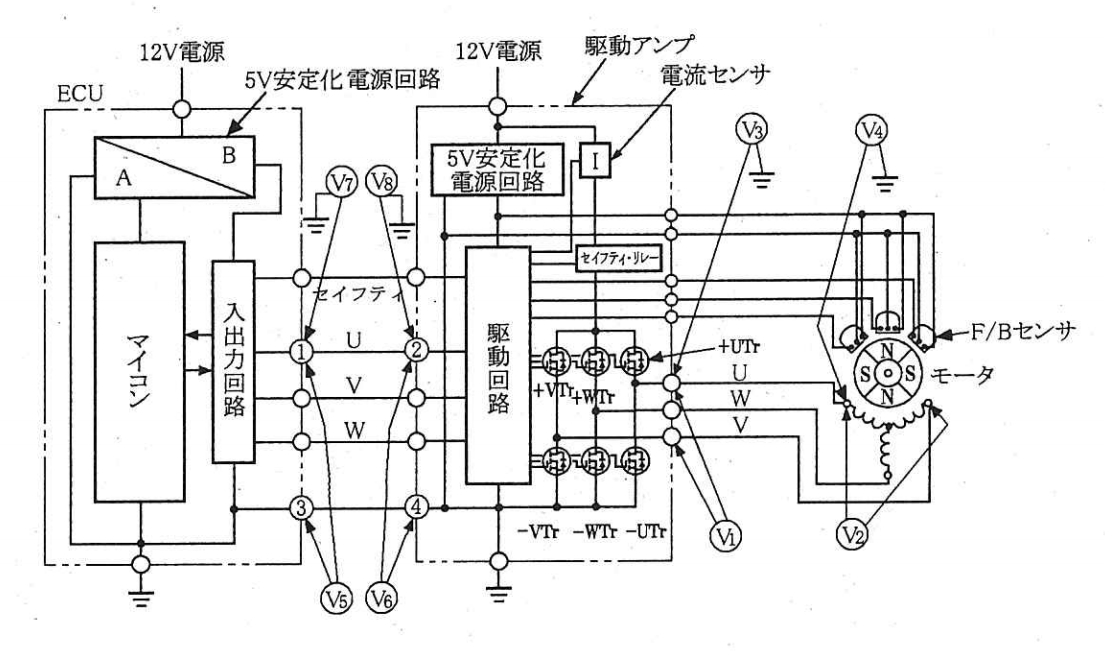

図に示すEPSのDCブラシレス・モータの回路で,ステアリング・ホイールを右旋回方向(CW)に一定操舵力で操舵しているときの回路点検に関する記述として,適切なものは次のうちどれか。ただし,回路中のロード・リミッタの作動やフィードバック・センサの異常の影響はないものとする。

f:id:n9h28eg0:20210618201558p:plain

(1)V7とV8の電圧に差が発生しているときは,①~②間の異常が考えられる。
(2)V3とV4の電圧に差が発生しているときは,駆動アンプの異常が考えられる。
(3)V5とV6の電圧に差が発生しているときは,③~④間の異常が考えられる。
(4)V1とV2の電圧に差が発生しているときは,ECU本体の異常が考えられる。



























解く

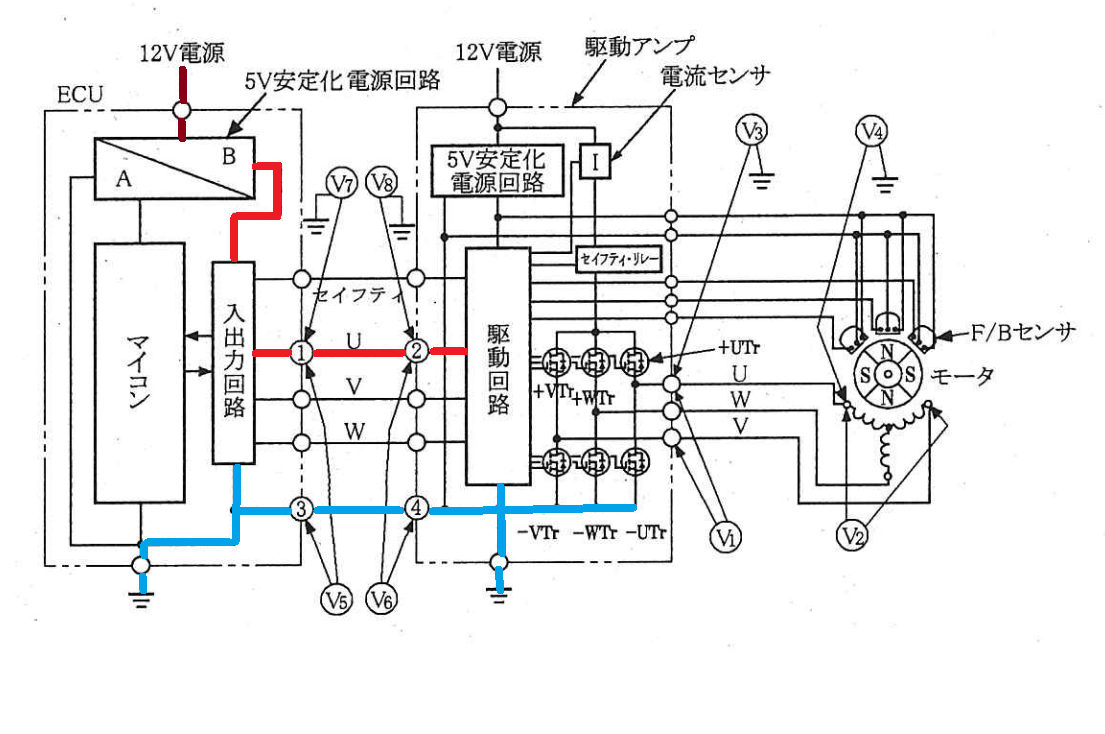

(1)V7とV8の電圧に差が発生しているときは,①~②間の異常が考えられる。
適切

f:id:n9h28eg0:20210618201712p:plain
(2)V3とV4の電圧に差が発生しているときは,駆動アンプの異常が考えられる。
不適切

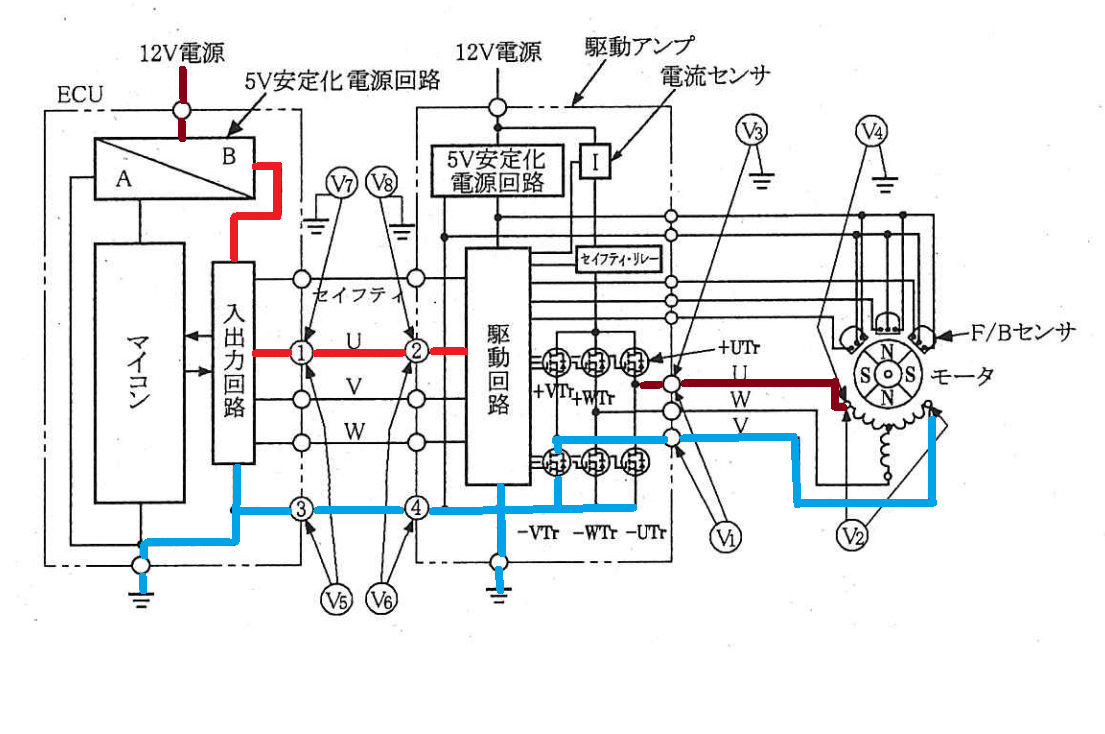

CW駆動の場合は,U⇒V,U⇒W,V⇒W,V⇒U,W⇒U,W⇒Vの順番で電流を流してモータをCW駆動する。
U駆動線の異常

f:id:n9h28eg0:20210618202109p:plain
(3)V5とV6の電圧に差が発生しているときは,③~④間の異常が考えられる。
不適切
③~④間の異常では,V5とV6の電圧に差は発生しない



(4)V1とV2の電圧に差が発生しているときは,ECU本体の異常が考えられる。
不適切
U駆動線もしくはV駆動線の異常

 よって答えは(1)
