磁気抵抗素子式(半導体式)の車輪速センサにおいて,ロータを一定速度で回転させたときのABS回路の点検:令和3年3月実施1級小型問題25

自動車整備士資格の勉強始めました

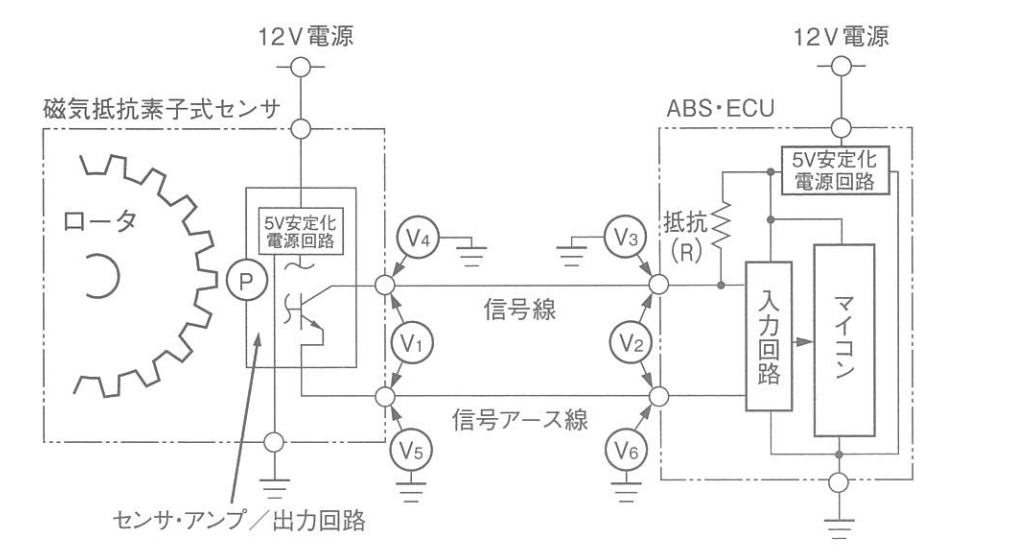

図の磁気抵抗素子式(半導体式)の車輪速センサにおいて,ロータを一定速度で回転させたときのABS回路の点検に関する記述として,不適切なものは次のうちどれか。

f:id:n9h28eg0:20210327192426p:plain

(1)V1に信号電圧が発生しない場合,ABS・ECU本体の異常,センサの異常及び信号線の短絡(地)が考えられる。





(2)V5に電圧が発生し,V6に電圧が発生しない場合,信号アース線の断線は考えられるが,ABS・ECU本体の異常は考えられない。



(3)V3とV4の電圧値が異なる場合,信号線の断線が考えられるが,ABS・ECU本体の異常は考えられない。



(4)V1V2の電圧値が異なる場合,信号線の断線,信号アース線の断線及びセンサの異常が考えられる。

























解く

f:id:n9h28eg0:20210327192516p:plain

(1)V1に信号電圧が発生しない場合,ABS・ECU本体の異常,センサの異常及び信号線の短絡(地)が考えられる。

適切

ABS・ECU本体の異常



f:id:n9h28eg0:20210327192615p:plain

センサの異常

f:id:n9h28eg0:20210327192652p:plain

信号線の短絡(地)

f:id:n9h28eg0:20210327192735p:plain

(2)V5に電圧が発生し,V6に電圧が発生しない場合,信号アース線の断線は考えられるが,ABS・ECU本体の異常は考えられない。

適切

信号アース線の断線

f:id:n9h28eg0:20210327192837p:plain


ABS・
ECU本体の異常は考えられない。

f:id:n9h28eg0:20210327192928p:plain



(3)V3とV4の電圧値が異なる場合,信号線の断線が考えられるが,ABS・ECU本体の異常は考えられない。

適切



信号線の断線が考えられるが,ABS・ECU本体の異常は考えられない。

f:id:n9h28eg0:20210327193017p:plain

(4)V1V2の電圧値が異なる場合,信号線の断線,信号アース線の断線及びセンサの異常が考えられる。

不適切

信号線の断線,信号アース線の断線:考えられる



f:id:n9h28eg0:20210327193110p:plain




f:id:n9h28eg0:20210327193136p:plain

センサの異常:考えられない



f:id:n9h28eg0:20210327193237p:plain

よって答えは 4
