コモン・レール式ジーゼル・エンジンの外部診断器のデータ・モニタ：平成24年3月実施1級小型問題8

自動車整備士資格の勉強始めました

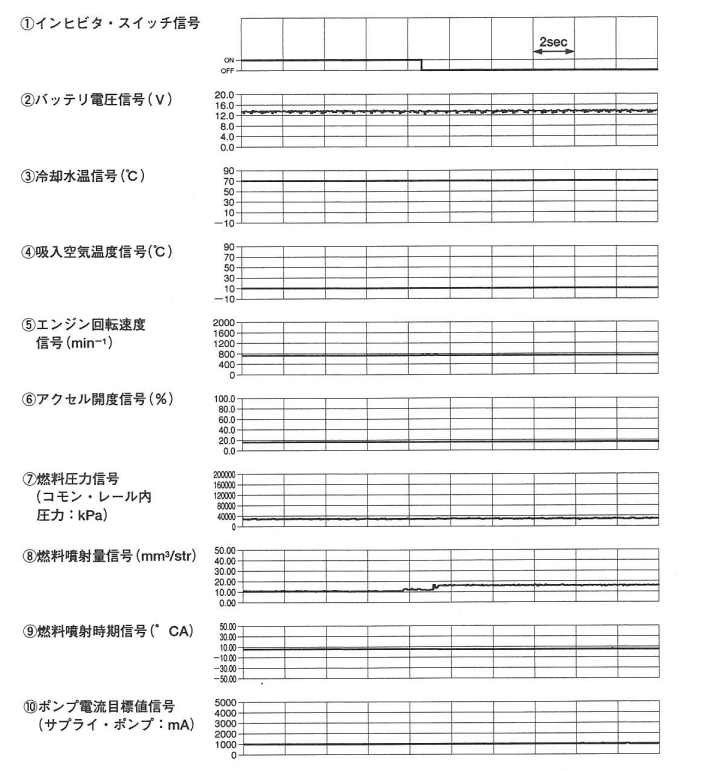

図の①～⑩は,コモン・レール式ジーゼル・エンジンの主要センサ及びアクチュエータの入出力信号の変化を,外部診断器のデータ・モニタ機能を用いて表示したものである。このときの運転制御モードとして,適切なものは次のうちどれか。
問題補足

(1)冷間時,IG・ON→クランキング→始動モード
(2)冷間時,アイドル回転速度時のモード
(3)温間時,アイドル回転速度時のモード
(4)アイドル回転速度時(Nレンジ→Dレンジ変速)モード

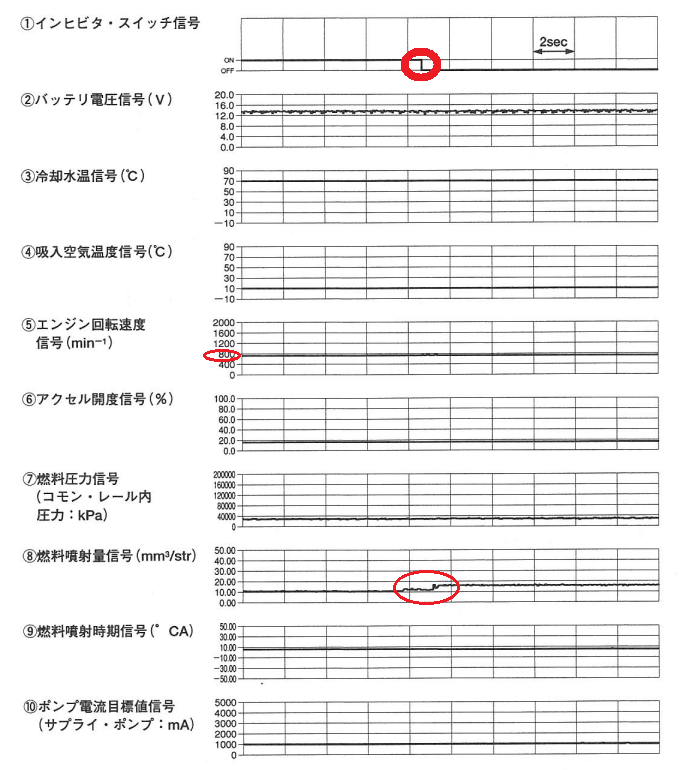

解く

よって答えは　4
