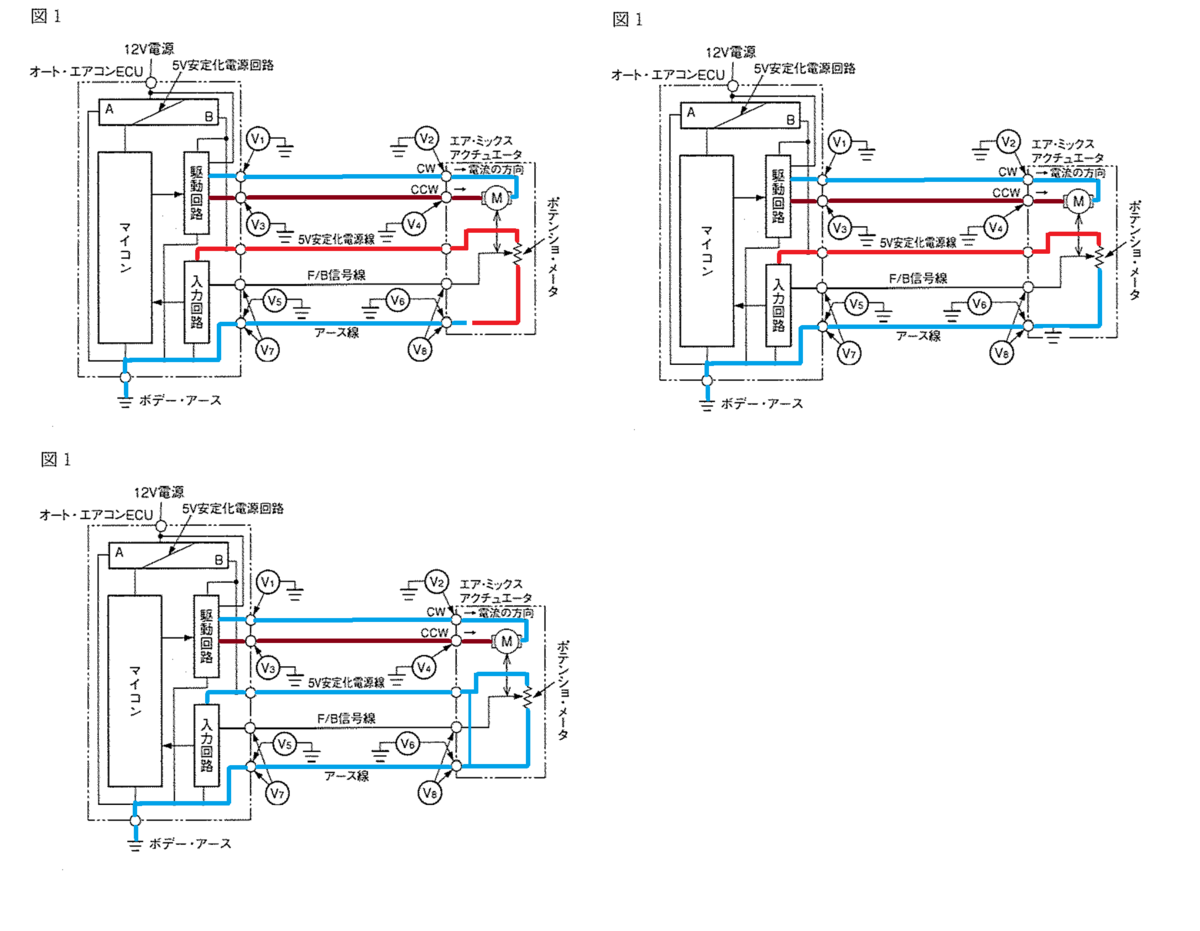

図に示すオート・エアコンに用いられるモータ・リダクション式のエア・ミックス・アクチュエータ回路の点検に関する記述として,適切なものは次のうちどれか。
問題補足
(1)マニュアル操作でHOTモードからCOLDモードを選択した場合の，エア・ミックス・アクチュエータ駆動条件時,V1とV2の両方に12Vの電圧が発生している場合は，オート・エアコンECU本体の異常が考えられる。
(2)マニュアル操作でHOTモードからCOLDモードを選択した場合の,エア・ミックス・アクチュエータ駆動条件時,V3とV4の両方に電圧が発生しない場合は,エア・ミックス・アクチュエータ内部の異常が考えられるが,オート・エアコンECU本体の異常は考えられない。
(3)F/Bセンサが図3のH/Cの位置にあるエア・ミックス・アクチュエータの停止時に,V5とV6の両方に5Vが発生している場合は,エア・ミックス・アクチュエータ内部の異常が考えられるが,オート・エアコンECU本体の異常は考えられない。
(4)F/Bセンサが図3のH/Cの位置にあるエア・ミックス・アクチュエータの停止時に,V7とV8の両方に電圧が発生しない場合は,オート・エアコンECU本体の異常及び5V安定化電源線の断線が考えられるが,ボデ-・アースの不良は考えられない。
解く

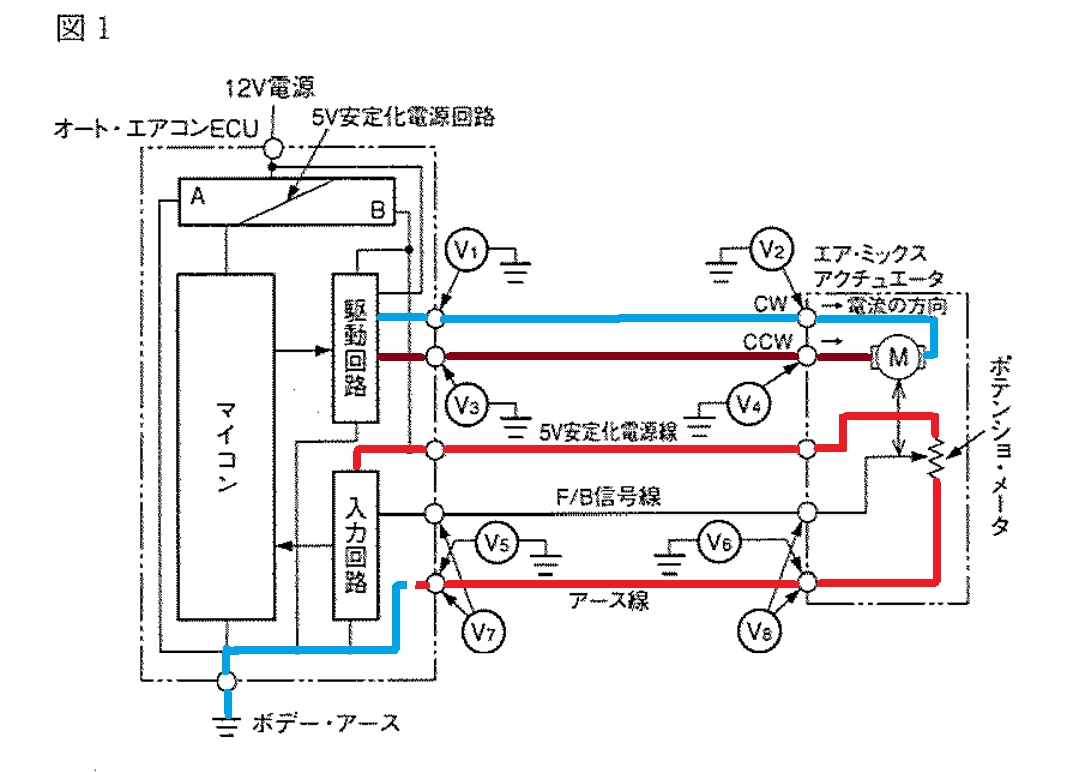

(1)マニュアル操作でHOTモードからCOLDモードを選択した場合の，エア・ミックス・アクチュエータ駆動条件時,V1とV2の両方に12Vの電圧が発生している場合は，オート・エアコンECU本体の異常が考えられる。
適切
正常

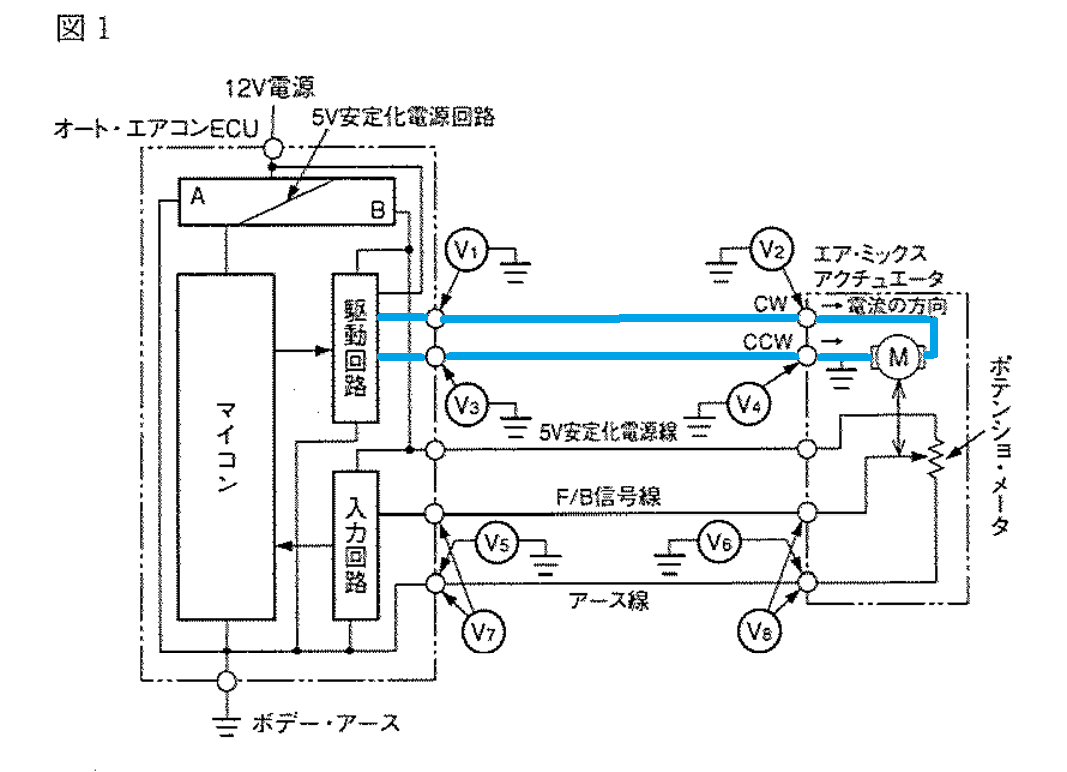

V1とV2の両方に12Vの電圧が発生しているということは,オート・エアコンECU内の駆動回路の異常か,内部でCCWとCWで短絡しているとか,12V電源とCW回路が短絡している場合が考えられる．
(2)マニュアル操作でHOTモードからCOLDモードを選択した場合の,エア・ミックス・アクチュエータ駆動条件時,V3とV4の両方に電圧が発生しない場合は,エア・ミックス・アクチュエータ内部の異常が考えられるが,オート・エアコンECU本体の異常は考えられない。
不適切
エア・ミックス・アクチュエータ内部のCCW回路アース短絡
オート・エアコンECU本体の異常
駆動回路の異常,CW回路との短絡とか考えられる．
(3)F/Bセンサが図3のH/Cの位置にあるエア・ミックス・アクチュエータの停止時に,V5とV6の両方に5Vが発生している場合は,エア・ミックス・アクチュエータ内部の異常が考えられるが,オート・エアコンECU本体の異常は考えられない。
不適切
正常
エア・ミックス・アクチュエータ内部の異常は断線も短絡も0Vになるから考えられない
オート・エアコンECU本体の異常：考えられる

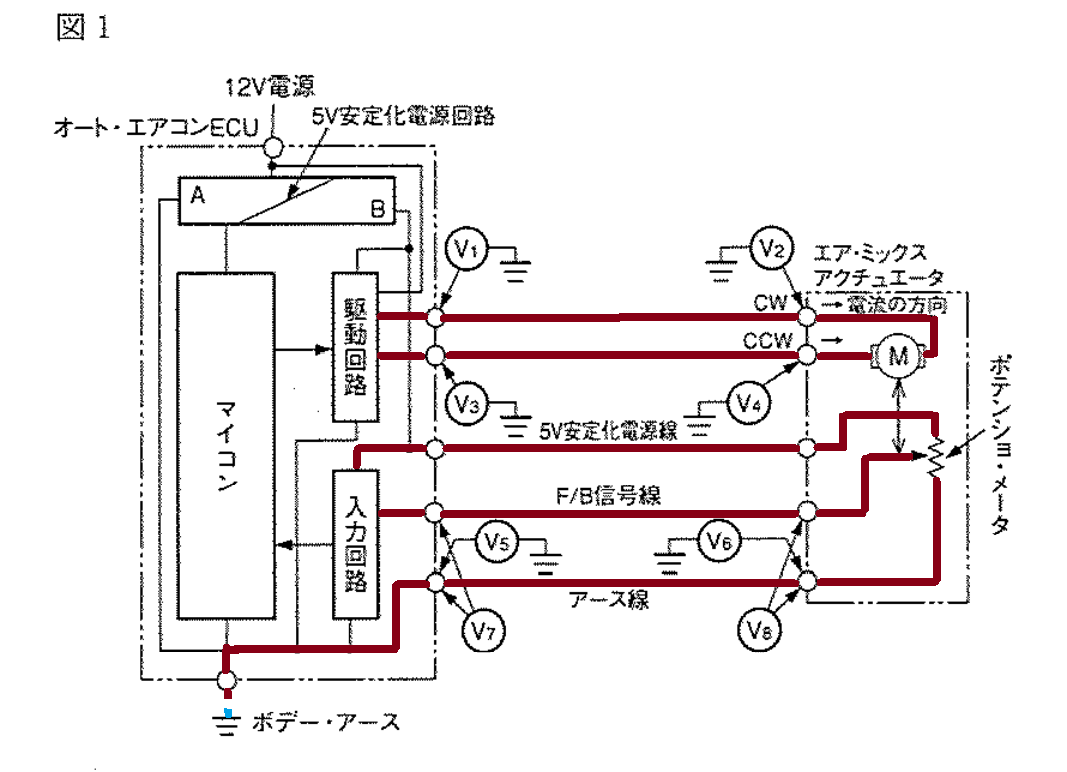

(4)F/Bセンサが図3のH/Cの位置にあるエア・ミックス・アクチュエータの停止時に,V7とV8の両方に電圧が発生しない場合は,オート・エアコンECU本体の異常及び5V安定化電源線の断線が考えられるが,ボデ-・アースの不良は考えられない。
不適切
ボデ-・アースの不良
図のような状態の時V7とV8の両方に電圧が発生しない。
よって答えは 1
