図1に示す圧力電圧特性をもつバキューム・センサ(圧力センサ)を用いた図2の回路の異常検知に関する記述として,不適切なものは次のうちどれか。
問題補足
(1)②の箇所で断線があるときは,センサからの信号電圧が遮断され,入力回路には5V安定化電源回路から抵抗(R)を経由した電圧が入力されるため,マイコンは上限値の閾値をアップ・エッジする信号電圧を検出して異常検知を行う。
(2)②の箇所でボデ―間と短絡(地絡)があるときは,入力回路に0Vの信号電圧が入力されるため,マイコンは下限値の閾値をダウン・エッジする信号電圧を検出して異常検知を行う。
(3)①の箇所で断線があるときは,エンジンECU内5V安定化電源回路⇒センサ⇒信号アース線に電流を流す回路構成ではなくなり,入力回路には5V安定化電源回路から抵抗(R)を経由した電圧が入力されるため,マイコンは上限値の閾値をアップ・エッジする信号電圧を検出して異常検知を行う。
(4)③の箇所で断線があるときは,バキューム・センサからの信号電圧が発生せず,入力回路に0Vが入力されるため,マイコンは下限値の閾値をダウン・エッジする信号電圧を検出して異常検知を行う。
解く
(1)②の箇所で断線があるときは,センサからの信号電圧が遮断され,入力回路には5V安定化電源回路から抵抗(R)を経由した電圧が入力されるため,マイコンは上限値の閾値をアップ・エッジする信号電圧を検出して異常検知を行う。
適切

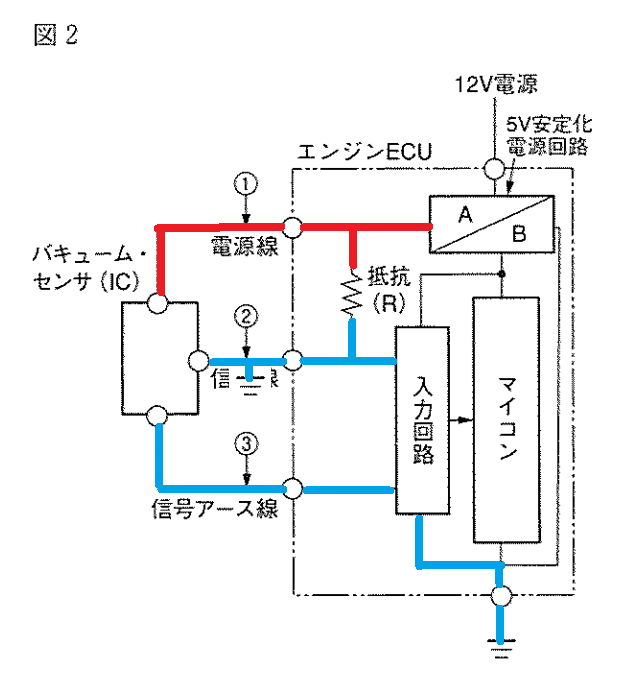

(2)②の箇所でボデ―間と短絡(地絡)があるときは,入力回路に0Vの信号電圧が入力されるため,マイコンは下限値の閾値をダウン・エッジする信号電圧を検出して異常検知を行う。
適切
(3)①の箇所で断線があるときは,エンジンECU内5V安定化電源回路⇒センサ⇒信号アース線に電流を流す回路構成ではなくなり,入力回路には5V安定化電源回路から抵抗(R)を経由した電圧が入力されるため,マイコンは上限値の閾値をアップ・エッジする信号電圧を検出して異常検知を行う。
適切

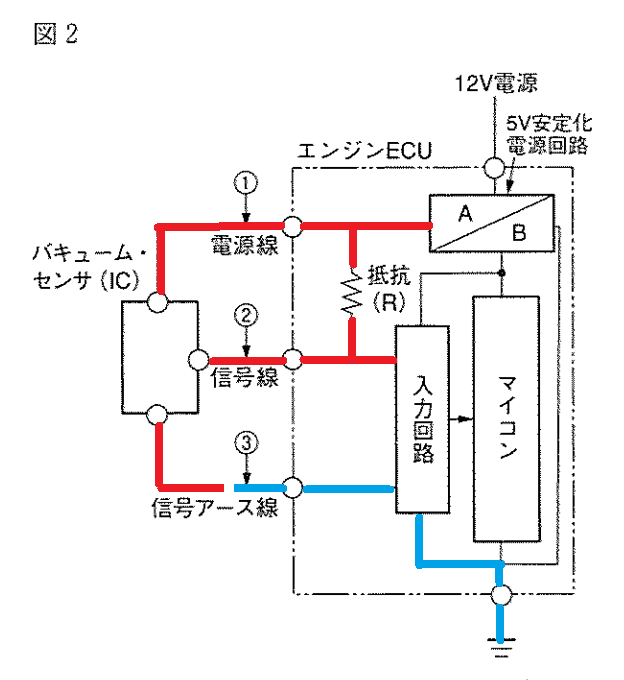

(4)③の箇所で断線があるときは,バキューム・センサからの信号電圧が発生せず,入力回路に0Vが入力されるため,マイコンは下限値の閾値をダウン・エッジする信号電圧を検出して異常検知を行う。
不適切
入力回路には5V安定化電源回路から抵抗(R)を経由した電圧が入力されるため,マイコンは上限値の閾値をアップ・エッジする信号電圧を検出して異常検知を行う。
よって答えは（4）
