インジェクタ回路における点検結果から考えられる不具合原因:平成30年3月実施1級小型問題34

自動車整備士資格の勉強始めました

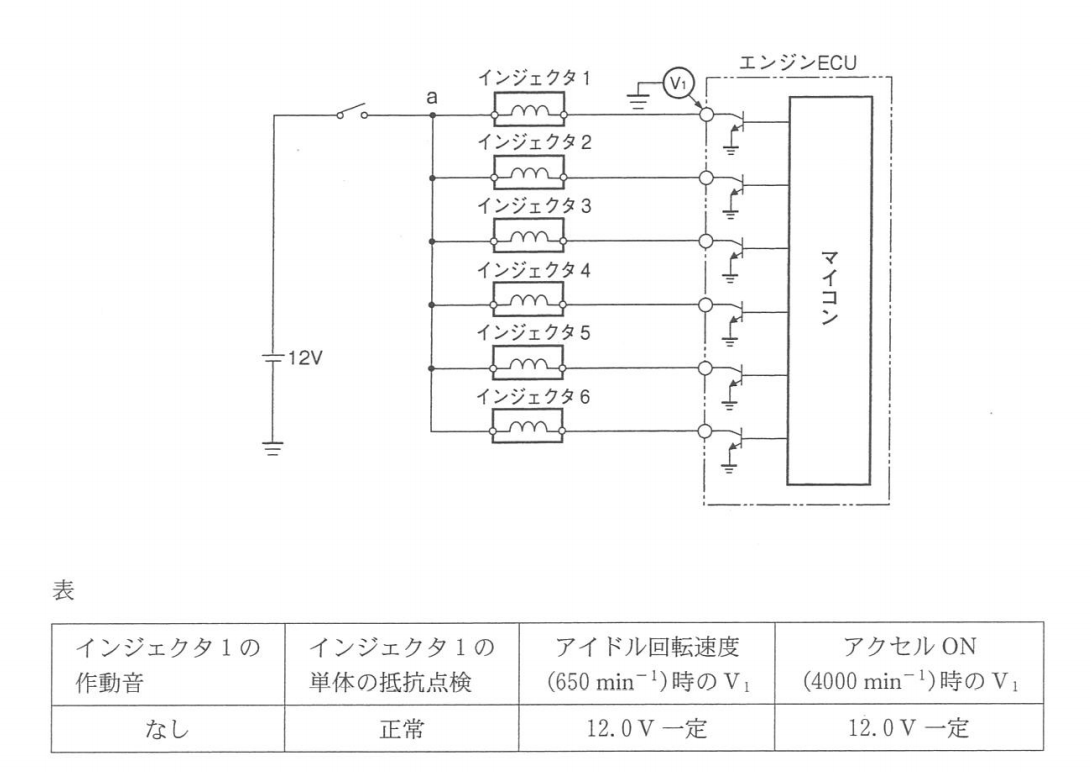

図に示すインジェクタ回路におけるインジェクタ1が作動しない不具合について,表の点検結果から考えられる不具合原因として,適切なものは次のうちどれか。
問題補足



f:id:n9h28eg0:20201229130938p:plain

(1)a点からインジェクタ1間の配線の抵抗増大
(2)インジェクタ1のニ一ドル・バルブ閉固着
(3)インジェクタ1からエンジンECU間の配線の抵抗増大
(4)エンジンECUの内部不良



解く

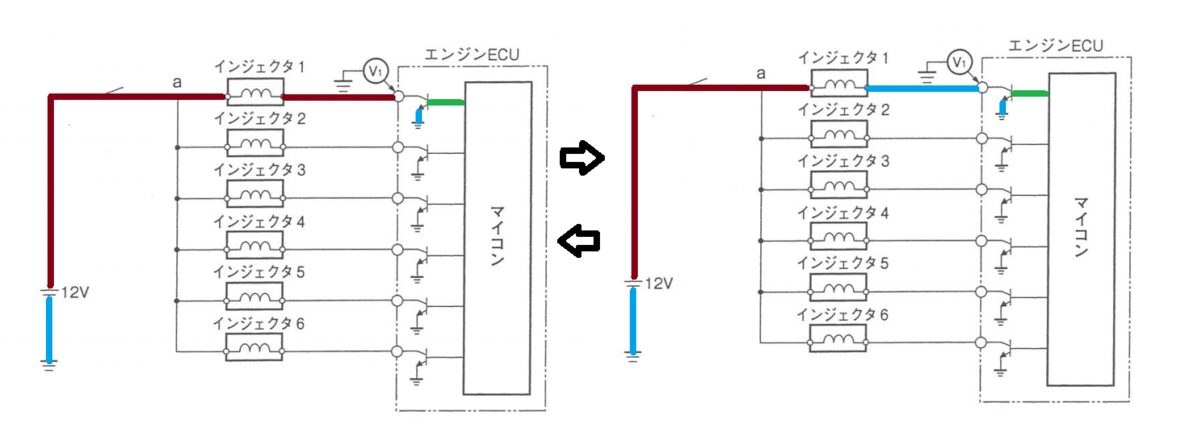

正常な回路

f:id:n9h28eg0:20201229131027p:plain

(1)a点からインジェクタ1間の配線の抵抗増大
不適切

f:id:n9h28eg0:20201229131122p:plain

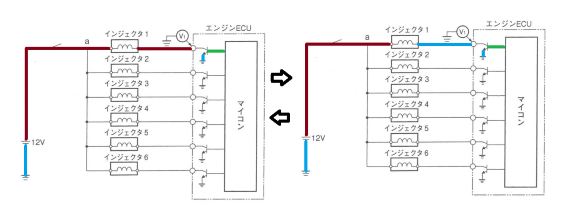

(2)インジェクタ1のニ一ドル・バルブ閉固着

不適切

f:id:n9h28eg0:20201229131159p:plain

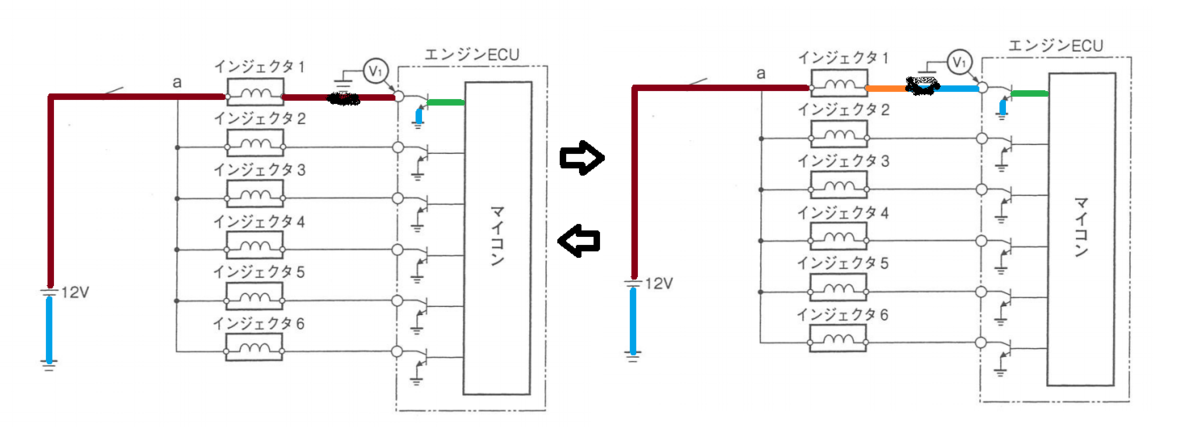

(3)インジェクタ1からエンジンECU間の配線の抵抗増大
不適切

f:id:n9h28eg0:20201229131323p:plain

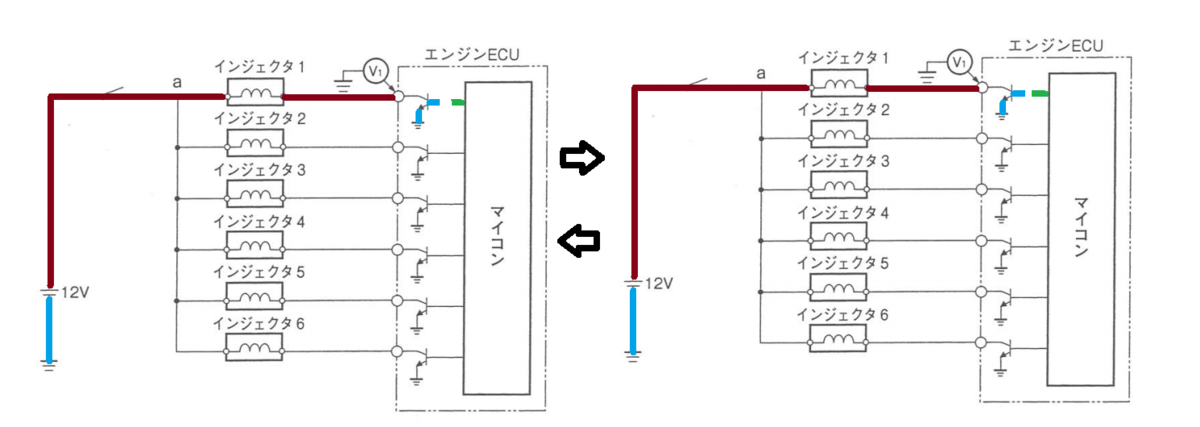

(4)エンジンECUの内部不良
適切

f:id:n9h28eg0:20201229131407p:plain


よって答えは(4)
