バキューム・センサ(圧力センサ)を用いた回路の異常検知:平成31年3月実施1級小型問題8

pussycat-quiet-saiki-0874.ssl-lolipop.jp

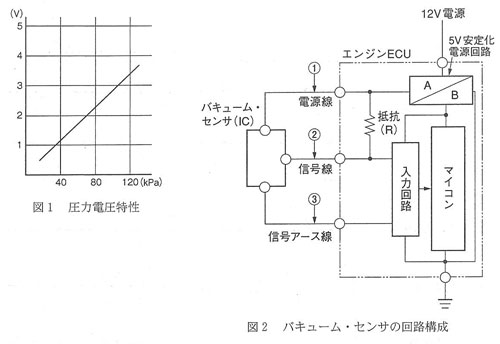

図1に示す圧力電圧特性をもつバキューム・センサ(圧力センサ)を用いた図2の回路の異常検知に関する記述として,適切なものは次のうちどれか。

f:id:n9h28eg0:20200826060406p:plain

(1)②の箇所でボデー間と短絡(地絡)があるときは,入力回路には5V安定化電源回路から抵抗(R)を経由した電圧が入力されるため,マイコンは上限値の閾値をアップ・エッジする信号電圧を検出して異常検知を行う。


(2)②の箇所で断線があるときは,入力回路に0Vが入力されるため,マイコンは下限値の閾値をダウン・エッジする信号電圧を検出して異常検知を行う。


(3)③の箇所で断線があるときは,入力回路には5V安定化電源回路から抵抗(R)を経由した電圧が入力されるため,マイコンは上限値の閾値をアップ・エッジする信号電圧を検出して異常検知を行う。


(4)①の箇所で断線があるときは,入力回路に0Vが入力されるため,マイコンは下限値の閾値をダウン・エッジする信号電圧を検出して異常検知を行う。



解く

正常な回路

f:id:n9h28eg0:20200826060716p:plain

(1)②の箇所でボデー間と短絡(地絡)があるときは,入力回路には5V安定化電源回路から抵抗(R)を経由した電圧が入力されるため,マイコン上限値の閾値をアップ・エッジする信号電圧を検出して異常検知を行う。


5V安定化電源回路から抵抗(R)を経由した電圧が入力されないマイコン下限値の閾値をダウン・エッジする信号電圧を検出して異常検知を行う。
(1)は不適切

f:id:n9h28eg0:20200826061031p:plain

(2)②の箇所で断線があるときは,入力回路に0Vが入力されるため,マイコン下限値の閾値をダウン・エッジする信号電圧を検出して異常検知を行う。

5V安定化電源回路から抵抗(R)を経由した電圧5vが入力されるため,マイコン上限値の閾値をアップ・エッジする信号電圧を検出して異常検知を行う。
(2)は不適切



f:id:n9h28eg0:20200826061602p:plain

(3)③の箇所で断線があるときは,入力回路には5V安定化電源回路から抵抗(R)を経由した電圧が入力されるため,マイコンは上限値の閾値をアップ・エッジする信号電圧を検出して異常検知を行う。

(3)は適切

f:id:n9h28eg0:20200826061843p:plain

(4)①の箇所で断線があるときは,入力回路に0Vが入力されるため,マイコン下限値の閾値をダウン・エッジする信号電圧を検出して異常検知を行う。

5V安定化電源回路から抵抗(R)を経由した電圧5Vが入力されるため,マイコン上限値の閾値をアップ・エッジする信号電圧を検出して異常検知を行う。
(4)は不適切



f:id:n9h28eg0:20200826062339p:plain

よって答えは(3)


バキューム・センサ(圧力センサ)を用いた回路の異常検知
